Panzerkampfwagen I — германский лёгкий танк 1930-х годов. В западной литературе распространено также название Panzer I (Панцер I), в советской литературе традиционно обозначался как Т-1. По германской ведомственной системе обозначений военной техники носил индекс Sd.Kfz.101. Первый германский серийный танк после окончания Первой мировой войны, Pz.Kpfw.I был разработан в 1930—1934 годах фирмами «Крупп» и «Даймлер-Бенц». Серийно производился с 1934 по 1937 год, всего было выпущено 1574 танка этого типа. Из-за запрета Германии разрабатывать, выпускать и иметь на вооружении танки любого типа классифицировался как "легкий сельскохозяйственный трактор".
В середине — второй половине 1930-х годов Pz.Kpfw.I составил основу только что созданных германских бронетанковых войск и оставался в этой роли вплоть до 1937 года, когда началось массовое производство более совершенных танков. Первое боевое применение танка состоялось в 1936 году в ходе Гражданской войны в Испании, позднее танк активно использовался германскими войсками на начальном этапе Второй мировой войны. К 1941—1942 годам он был полностью заменён более современными танками и по причине крайней устарелости снят с вооружения, однако в роли учебно-тренировочной машины Pz.Kpfw.I использовался вплоть до конца войны. Помимо Вермахта, Pz.Kpfw.I поставлялся, в основном в незначительных количествах, в ряд других стран, в том числе в Испанию, где танки этого типа продолжали эксплуатироваться вплоть до конца 1940-х годов.
Суммарный темп стрельбы пулеметов составил 1600 выстр/мин. Наведение пулеметов на цель осуществлялось совместно(они были закреплены на обшей маске), но стрельба могла вестись раздельно.
Всего было 4 модификации: Ausf. A, B, C, F.
Kleintraktor / La.S.
По условиям Версальского мирного договора, потерпевшей поражение в Первой мировой войне Германии было запрещено иметь бронетанковые войска, за исключением незначительного количества бронеавтомобилей для нужд полиции. Помимо политических причин, в 1920-е годы этому препятствовали и причины экономические — промышленность Германии, разорённая войной и ослабленная послевоенными репарациями и отторжениями, была практически неспособна к производству бронетехники. Тем не менее, уже с 1925 года Управлением вооружений рейхсвера тайно велись работы по созданию новых танков, в 1925—1930 годах приведшие к созданию нескольких опытных образцов, не пошедших в серию из-за выявленных многочисленных конструктивных недостатков, но послуживших базой для дальнейшего развития германского танкостроения.
История машины, ставшей позднее известной как Panzerkampfwagen I, стартовала в начале 1930 года, когда Управлением вооружений рейхсвера была инициирована разработка новой машины, для сохранения секретности именовавшейся «малым трактором». Предполагалось использование «малого трактора» в роли разведывательной машины, базы для создания САУ, тягача; возможность же использования столь малой машины в качестве лёгкого танка находилась под вопросом. Заказ на разработку машины был выдан фирме «Крупп». Согласно первоначальным требованиям, сформулированным Управлением вооружений, масса «малого трактора», оснащённого двигателем воздушного охлаждения мощностью 60 л. с., не должна была превышать трёх тонн. В качестве вооружения для него предусматривалась 20-мм автоматическая пушка.
Первый проект «малого трактора», техническое описание которого было представлено «Крупп» 2 июня 1931 года, значительно отличался от будущего Pz.Kpfw.I. Оригинальной стороной этой машины являлась компоновка, предусматривавшая расположение двигателя и трансмиссии в лобовой части, а боевого отделения и механизмов поворота вместе с ведущими колёсами — в кормовой. Разработчик обосновывал подобную компоновку как увеличением объёма боевого отделения, так и лучшим распределением нагрузки на ходовую часть, благоприятным для машины, которую планировалось использовать в роли тягача. Бронирование машины должно было составлять 13 мм в лобовой и бортовой части, 10 мм — в кормовой и 5 мм — в области днища. Горизонтально-оппозитный 4-цилиндровый карбюраторный двигатель воздушного охлаждения мощностью 60 л. с. должен был сообщать 3,5-тонной машине с экипажем из двух человек максимальную скорость в 45 км/ч. Разработка «надстройки» (верхней части корпуса) велась параллельно с разработкой шасси в виде отдельной программы. Первоначальный вариант надстройки, техническое описание которого было представлено фирмой «Крупп» 28 июля 1931 года, предусматривал установку в рубке в лобовой части корпуса 20-мм пушки в установке с ограниченными углами обстрела.
Однако этот изначальный вариант «малого трактора» так и не вышел за стадию макетов. К тому времени были закончены проводившиеся в 1930 году испытания прототипа «лёгкого трактора», показавшие склонность танка с кормовыми ведущими колёсами к спадению гусениц. В связи с этим, Управление вооружений 18 сентября 1931 года выдало фирме «Крупп» заказ на перекомпоновку шасси, с расположением двигателя в кормовой части, а ведущих колёс — в лобовой. 21 декабря 1931 года фирмой «Крупп» были названы стоимость контракта — 13 000 рейхсмарок за изготовление подвески и 30 700 рейхсмарок за сборку образца шасси, а также сроки его выполнения — прототип шасси должен был быть готов к маю 1932 года. 5 марта 1932 года Управление вооружений заключило с «Крупп» контракт, предусматривавший к 30 июня 1932 года изготовление одного шасси «малого трактора», отвечавшего, помимо прочего, следующим требованиям: Масса шасси не более 2650 кг Коммерческий карбюраторный двигатель воздушного охлаждения «Крупп» M 301 мощностью 60 л. с. Максимальная скорость не менее 45 км/ч Максимальный преодолеваемый подъём — не менее 35° Круговое 12,4-мм бронирование, защищающее от бронебойных пуль винтовочного калибра
Управлением вооружений планировалось, что «Крупп» возьмёт за основу при разработке ходовой части британский лёгкий трактор фирмы «Карден-Лойд», три экземпляра которого планировалось под прикрытием приобрести в Великобритании и предоставить конструкторам для изучения. Однако первый образец этой машины был закуплен только в январе 1932 года, остальные два и вовсе прибыли в Германию лишь 11 октября того же года. Тем временем, «Крупп», имевшая в своём распоряжении для изучения только фотографии или чертежи «Карден-Лойда», 9 ноября 1931 года уже предоставила Управлению вооружений предварительные чертежи подвески, существенно отличавшиеся от британского образца.
Параллельно с разработкой шасси, независимо от этого велась и разработка «надстройки» (верхней части броневого корпуса). Первоначальный проект, разработка которого была поручена фирме «Крупп», предусматривал установку рубки с 20-мм автоматической пушкой и пулемётом, смонтированными в лобовом броневом листе в шаровых установках. «Крупп» должна была завершить разработку надстройки к 1 ноября 1932 года, однако 13 октября Управление вооружений приняло решение о замене 20-мм пушки вторым пулемётом, а позже и вовсе о прекращении работ в этом направлении, в пользу варианта надстройки с башней со спаренными пулемётами, разработка которого была поручена «Крупп» ещё в июле 1932 года. Помимо «Крупп» разработка надстройки была параллельно поручена также фирме «Даймлер-Бенц».
В процессе создания шасси, Управлением вооружений неоднократно вносились корректировки в первоначальные требования, касавшиеся отдельных узлов и агрегатов. Оговорённый в контракте срок — 30 июня, фирмой «Крупп» выдержан не был. Готовое шасси было впервые представлено специалистам Управления вооружений лишь 29 июля 1932 года. На последовавших испытаниях, шасси продемонстрировало хорошую маневренность и мягкость подвески. Вместе с тем, мощность установленного на нём двигателя, не превышавшая 52 л. с., была явно недостаточна и шасси, оказавшееся вдобавок на 300 кг тяжелее оговорённой в контракте массы, сумело на демонстрационных испытаниях развить максимальную скорость лишь в 28 км/ч. Дальнейшие испытания двигателя M 301, предполагавшегося к установке на «малый трактор», показали его неспособность развить мощность более 54 л. с., против заявленных «Крупп» 60 л. с., в связи с чем фирме было рекомендовано рассмотреть иные двигательные установки или найти пути повышения мощности существующей. Тем не менее, в дальнейшем шасси с установленным на нём доработанным двигателем M 301 показало лучшие результаты, достигнув максимальной скорости в 42 км/ч. После дальнейших доработок, коснувшихся в основном ходовой части, первый прототип «малого трактора» был 19 сентября 1932 года официально принят комиссией Управления вооружений.
Разработка шасси велась в рамках первоначальных требований, предусматривавших создание, фактически, пулемётной танкетки, однако в 1932 году эти приоритеты были изменены. С ростом интереса в военных кругах рейхсвера к возможностям танков, в 1932 году Управлением вооружений был организован конкурс на создание лёгкого танка массой до 5 тонн. В конкурсе приняли участие фирмы «Даймлер-Бенц», M.A.N., «Хеншель», «Рейнметалл», а также «Крупп», с уже имевшимся у неё проектом «малого трактора», который и был в итоге избран Управлением вооружений для создания будущего танка.
В январе—феврале 1933 года, проект «малого трактора» был доработан фирмой «Крупп» с учётом высказанных в ходе испытаний замечаний, после чего Управлением вооружений в феврале—марте был выдан заказ на изготовление ещё пяти шасси к 15 июля того же года, по цене 37 800 рейхсмарок за единицу. На этот раз шасси должны были быть изготовлены уже из броневой хромоникелевой стали и предполагалось установить на них «надстройки» с пулемётными башнями, разработка которых велась параллельно другой фирмой. Сроки изготовления «Крупп» вновь выдержаны не были и первое шасси было принято комиссией лишь 25 июля, а четыре остальных — 4 августа 1933 года. Разработка «надстройки» же ещё более затягивалась и эти пять шасси ими так никогда оборудованы не были.
1 июля 1933 года Управление вооружений уведомило «Крупп» о своих планах по размещению на фирме заказа на 150 шасси первой серии «малого трактора». Одновременно, будущему Pz.Kpfw.I было присвоено новое кодовое обозначение — «сельскохозяйственный тягач». До 1935 года в целях конспирации использовалось также обозначение «трактор „Крупп“». По первоначальному плану, «Крупп» бралась собрать первые 20 шасси к 31 декабря 1933 года, ещё 30 — к концу января 1934 года и далее выпускать по 25 шасси в месяц с тем, чтобы выполнить заказ к 25 мая 1934 года. Планировалось, что вторая серия шасси, также в количестве приблизительно 150 единиц, начало выпуска которой было запланировано на октябрь 1934 года, будет заказана в апреле того же года и на этот раз распределена, помимо «Крупп», также и между другими фирмами — «Даймлер-Бенц», M.A.N., «Хеншель», «Рейнметалл» и «Грузонверк». В итоге, однако, заключённый в июле 1933 года контракт на изготовление первой серии La.S. был распределён между «Крупп», которая должна была выпустить 135 шасси и остальными пятью перечисленными фирмами, каждая из которых должна была собрать по три шасси[15].
Первоначальные сроки производства La.S. фирмой «Крупп» были вскоре скорректированы Управлением вооружений, согласно окончательно утверждённым планам, первые 10 шасси должны были быть собраны в декабре 1933 года, чтобы в дальнейшем достичь цифры выпуска в 25 машин ежемесячно. Однако «Крупп» вновь не выдержала сроки начала поставок шасси, первые из которых были приняты лишь 25—26 января 1934 года. В дальнейшем, производство La.S. также отставало от плана, но в итоге «Крупп» всё же удалось выполнить заказ до октября 1934, когда должно было начаться производство второй серии. Удалось выполнить план и остальным пяти фирмам. Планировалось, что с марта 1935 года на все 150 шасси первой серии будут установлены броневые «надстройки» с башнями, производство которых должно было начаться в том же году. Но надстройки, собранные фирмой «Крупп», не выдержали испытаний и Управлением вооружений приняты не были. В результате, заказ «Крупп» на дальнейшее производство надстроек Управлением вооружений был отменён и все дальнейшие работы в этом направлении были поручены «Даймлер-Бенц». Шасси же первой серии снабжены верхней частью броневого корпуса так и не были и применялись лишь для учебно-тренировочных целей. Лишь на 20 из них в 1935 году были установлены упрощённые надстройки с башнями, собранные из неброневой стали, с которыми они непродолжительное время использовались в учениях.
Panzerkampfwagen I Ausf.A
К январю 1934 года, первоначально запланированная цифра выпуска второй серии La.S. была увеличена Управлением вооружений со 150 до 200 единиц. На этот раз, в производстве серии активно должны были быть задействованы, помимо «Крупп», которая должна была поставить 50 танков, также и остальные пять фирм, каждая из которых должна была произвести по 30 машин. Планировалось, что первые танки серии должны были быть готовы в октябре 1934 года, а производство всей серии должно было быть завершено уже в декабре того же года. В связи с успешным ходом работ по La.S.100, будущему Pz.Kpfw.II, Управлением вооружений обсуждался вопрос о прекращении дальнейшего производства La.S. 12 апреля 1934 года, Управление вооружений уведомило «Крупп», что выпуск La.S. будет завершён на второй серии и будет продолжен лишь в случае прямой угрозы начала войны. Одновременно, сроки выполнения контракта на выпуск второй серии La.S. были отодвинуты на февраль 1935 года.
Однако, в связи с изменением международной обстановки, коррективы были внесены и в эти планы. Уже в начале июня 1934 года, Управление вооружений выдало фирме «Крупп» дополнительный заказ на 650 двигателей M 301. К началу июля, заказ второй серии La.S. был увеличен до 300 единиц, а 12 июля, Управление вооружений уведомило «Крупп», что на совещании министерства рейхсвера, высший приоритет среди всех вооружений был отдан производству La.S. и что министерством было приказано любыми средствами обеспечить поставку в армию 1000 La.S с броневыми надстройками и башнями к 1 июля 1935 года.
Для выполнения этого требования, первоначальный заказ был увеличен ещё на 650 единиц, чтобы довести суммарное число выпущенных La.S. до 1000, с учётом шасси первой серии, на которые в то время ещё планировалось установить броневые надстройки. Кроме того, с мая 1935 года, после того как Германия официально отказалась от соблюдения требований Версальского договора, вместо прежних конспиративных обозначений танку было присвоено новое обозначение — M.G. Panzerwagen («пулемётная бронемашина»), к октябрю того же года сменившееся на M.G. Kampfwagen («пулемётный танк»). После принятия решения о переоборудовании первой серии La.S. в учебные машины, Управлением вооружений в августе 1934 года был выдан заказ на третью серию La.S из 150 машин. Уже в ходе выполнения заказа, число назначенных к выпуску машин в первой и второй сериях было увеличено, соответственно, до 863 и 152 единиц, чтобы компенсировать выделение из первой серии 15 шасси для создания командирских машин. Заказ, в объёме 175 машин, на четвёртую серию La.S, последнюю в модификации с двигателями «Крупп», был выдан в декабре 1935 года. Общий объём выпуска Pz.Kpfw.I Ausf.A, таким образом, составил 1175 единиц. Первоначально планировалось, что броневые надстройки с башнями для всех машин серии будет поставлять «Даймлер-Бенц», но поскольку фирма не справлялась с этой задачей, сборка надстроек и башен была частично переложена и на остальные фирмы-производители. Точные графики выпуска Pz.Kpfw.I всеми фирмами неизвестны, однако производство Pz.Kpfw.I Ausf.A завершилось к началу осени 1936 года и по состоянию на 1 октября того же года, на вооружении Вермахта числилось 1160 танков этой модификации; ещё 15 танков незадолго до этого были проданы Китаю. Официальное обозначение танка тем временем продолжало изменяться. С ноября 1935 года он получил обозначение M.G. Panzerkampfwagen, а в апреле 1936 года танку было присвоено новое, на этот раз уже окончательное, обозначение — Panzerkampfwagen I Ausführung A (Ausf.A — «модель А»). Вместе с тем, какое-то время старые обозначения, в том числе и La.S, продолжали использоваться параллельно с официально принятыми.
Panzerkampfwagen I Ausf.B
Причиной появления второй модификации Pz.Kpfw.I стала недостаточная мощность двигателя «Крупп» M301, установленного на Pz.Kpfw.I Ausf.A. Уже с самого начала испытаний первого прототипа, когда выяснилось, что с этим двигателем шасси не может развить скорость более 28 км/ч, Управление вооружений поручило фирме «Крупп» рассмотреть другие варианты силовой установки. Хотя в дальнейшем, после доработки, прототип сумел показать лучшие результаты и решено было начать его производство, не теряя время на поиски нового двигателя и работы по его установке, работы по поиску нового двигателя для танка продолжились. В ноябре 1932 года, фирмой «Крупп» был представлен предварительный проект установки на шасси «малого трактора» V-образного 8-цилиндрового двигателя воздушного охлаждения мощностью 80 л. с. При этом «Крупп» сразу уточнила, что при установке такого двигателя на стандартное шасси, объём боевого отделения сокращается, и чтобы сохранить возможность установки на шасси броневой надстройки с пулемётной башней, требуется его удлинение приблизительно на 220 мм, а также переработка ходовой части с поднятием ленивца с грунта. В 1933—1934 годах был рассмотрен ряд двигателей производства различных фирм и в итоге, к 1935 году Управление вооружений остановилось на рядном 6-цилиндровом двигателе жидкостного охлаждения NL 38 Tr мощностью 100 л. с., созданном фирмой «Майбах». Поскольку этот двигатель также не помещался в моторном отделении стандартного шасси La.S, для него было использовано ранее созданной фирмой «Крупп» удлинённое шасси, отличавшееся добавлением в ходовую часть пятого опорного и четвёртого поддерживающего катков, а также поднятием ленивца с грунта. Данный вариант шасси получил обозначение La.S.-May., а модификация Pz.Kpfw.I на его базе получила обозначение Panzerkampfwagen I Ausführung B (Ausf.B). Также для обозначения модификаций Pz.Kpfw.I использовались обозначения "с мотором «Крупп» и "с мотором «Майбах». За исключением удлинения корпуса и ходовой части, а также замены двигательной установки и части трансмиссии, в остальном существенным изменениям по сравнению с Pz.Kpfw.I Ausf.A танк не подвергся.
К 15 января 1936 года, Управлением вооружений был выдан заказ на производство 325 Pz.Kpfw.I Ausf.B, чтобы довести таким образом число выпущенных Pz.Kpfw.I до 1500 единиц. Контракты на производство танков были распределены между фирмами «Даймлер-Бенц», «Хеншель», M.A.N. и «Грузонверк». После принятия решения о выделении 72 из заказанных шасси для производства командирских танков, был выдан заказ на дополнительную серию из 150 машин, также распределённый между четырьмя перечисленными фирмами. Точные графики производства, как и в случае с Pz.Kpfw.I Ausf.A, для Ausf.B неизвестны, но поставка заказанных танков в войска была завершена к середине 1937 года. Всего было выпущено 399 танков этой модификации, в двух сериях, по 253 и 146 единиц.
Pz.Kpfw II — лёгкий немецкий танк времён Второй мировой войны.
Разработан в 1937 году. В различных модификациях производился до 1942 года. В начале Второй мировой войны такие танки составляли 38 процентов танкового парка Вермахта. В боях они оказались слабее по вооружению и бронированию практически всех танков аналогичного класса: польских 7ТР, французских R35 и H35, советских Т-26 и БТ. Лишь в 1942 году их вывели из состава танковых полков и частично использовали либо в штурмовых артиллерийских бригадах, либо на второстепенных участках фронта.
Воссоздаваемому Вермахту в 1934 году понадобился лёгкий танк с противотанковым вооружением в качестве замены Pz Kpfw I с пулемётным вооружением. Разработка такого танка была поручена фирмам «Krupp», «Henschel» и «MAN». Из соображений внешней политики танк поначалу скрывали под «гражданским» названием «сельскохозяйственный трактор LaS 100».
Первые прототипы были изготовлены в октябре 1935 года. С мая 1936 по февраль 1937 года было изготовлено 75 танков. Ходовая часть танка состояла из шести опорных катков малого диаметра, которые были сгруппированы в три тележки на борт. Эта первая модификация, запущенная в опытную серию, делилась на три подмодификации - a/1, a/2 и a/3, в каждой из которых было изготовлено по 25 машин. Эти модификации по сути являлись испытательными стендами для проверки отдельных технических решений. Так, Pz Kpfw II Ausf a/2 имел сварной ленивец и противопожарные стенки моторного отделения. В танках Pz Kpfw II Ausf a/3 был увеличен радиатор системы охлаждения и усилены пружины подвески. Боевая масса танка составила 7,6 т.
Весной 1937 года была произведена доработка танка (усовершенствована трансмиссия и ходовая часть, получившая новое направляющее колесо, широкие опорные катки и поддерживающие ролики; установлен более мощный двигатель с усовершенствованной системой охлаждения). В результате появилась модификация Pz Kpfw II Ausf b. Масса танка составила 7,9 т. Фирма «Геншель» изготовила третью опытную модификацию - Pz Kpfw II Ausf с. Ходовая часть получила пять опорных катков среднего диаметра на индивидуальной подвеске в виде четвертьэллиптических рессор. Всего было произведено по 25 танков модификаций b и c.
Модификации Panzerkampfwagen II Ausf.a1 — первая предсерийная модификация, с толщиной вертикального бронирования 13 мм, двигателем HL 57 TR мощностью 130 л.с. и сблокированной попарно подвеской на листовых рессорах. Выпущено 10 единиц. Panzerkampfwagen II Ausf.a2 — вторая предсерийная модификация, отличалась увеличенным объёмом моторного отделения и улучшенной вентиляцией боевого. Выпущено 15 единиц. Panzerkampfwagen II Ausf.a3 — третья предсерийная модификация, отличалась наличием перегородки между моторным и боевым отделениями и рядом малых изменений в силовой установке и ходовой части. Выпущено 50 единиц. Panzerkampfwagen II Ausf.b — четвёртая предсерийная модификация, с двигателем 62 TR мощностью 140 л.с, планетарным механизмом поворота и улучшенной компоновкой боевого и моторного отделений. Выпущено 25 единиц. Panzerkampfwagen II Ausf.c — последняя предсерийная модификация, с толщиной вертикального бронирования, увеличенной до 14,5 мм, индивидуальной подвеской на листовых рессорах и рядом мелких изменений. Выпущено единиц. Panzerkampfwagen II Ausf.A — первая серийная модификация, отличавшаяся от Ausf.c малыми изменениями в двигателе. коробке передач и смотровых приборах, но практически идентичная ему по тактико-техническим характеристикам. Выпущено, по разным данным, от 1113 до 1147 единиц вместе с Ausf.B и Ausf.C Panzerkampfwagen II Ausf.B — вторая серийная модификация, отличавшаяся от Ausf.A лишь повышенной технологичностью и приспособлением под возможности заводов-производителей. Panzerkampfwagen II Ausf.C — третья серийная модификация, отличавшаяся усиленным до 29—35 мм лобовым бронированием, установкой командирской башенки и рядом малых изменений. Panzerkampfwagen II Ausf.F — последняя серийная модификация, отличавшаяся слегка усиленным по сравнению с Ausf.C бронированием, установкой пушки 2 cm KwK 38, улучшенными смотровыми приборами и рядом малых изменений. Выпущена 531 единица. Panzerkampfwagen II Ausf.D — «скоростная» модификация, отличавшаяся изменённой формой корпуса, новым, более мощным, двигателем и ходовой частью с индивидуальной торсионной подвеской. Фактически, общими с основными модификациями Pz.Kpfw.II для него являлись лишь общая компоновка и башня с вооружением. Выпущено 250 единиц вместе с Ausf.E. Panzerkampfwagen II Ausf.E — «скоростная» модификация, отличавшаяся от Ausf.D лишь малыми изменениями в ходовой части.
Описание конструкции
Pz.Kpfw.II имел классическую компоновку с размещением моторного отделения в кормовой, объединённого трансмиссионного отделения и отделения управления – в лобовой, а боевого отделения – в средней части корпуса, со смещением к левому борту. Экипаж танка состоял из трёх человек: механика-водителя, заряжающего и командира, исполнявшего также функции башенного стрелка.
Броневой корпус и башня
Корпус танка сваривался из катанных листов хромникелевой стали. Посадочного люка в крыше корпуса у механика-водителя не было, поэтому для посадки и высадки он пользовался одностворчатым в верхнем лобовом листе корпуса. В отделении управления находились брезентовое сиденье механика-водителя, органы управления танком и контрольные приборы. В корпусе имелись четыре смотровых прибора со стеклоблоками триплекс, закрывавшиеся снаружи броневыми крышками со смотровыми щелями. Боевое и моторное отделения разделялись перегородкой. В последнем справа располагался двигатель, а слева радиатор и вентилятор системы охлаждения. В правой части крыши моторного отделения имелся двухстворчатый люк для доступа к двигателю. Расположение башни на танке асимметричное, со смещением относительно продольной оси влево на 85 мм. В её крыше находился двухстворчатый люк, который был заменён в процессе модернизации командирской башенкой. В правой створке люка выполнялся маленький прямоугольный лючок для флажковой сигнализации. Вращение башни осуществлялось вручную с помощью механизма поворота, располагавшегося справа от маск-установки вооружения. В бортах башни имелись два смотровых прибора со стеклоблоками триплекс и два вентиляционных лючка, закрываемых броневыми крышками. Боевое отделение в башне пола не имело.
Вооружение
На танках Pz.II Ausf a, b, c, A - А устанавливалась 20-мм автоматическая пушка KwK 30 с длиной ствола 50 калибров. Начальная скорость бронебойного снаряда составляла 780 м/с, скорострельность — 280 выстр/мин. Максимальная дальность стрельбы — 4400 м, дальность прямого выстрела — 1000 м. Масса орудия — 63 кг. Вертикальное наведение орудия осуществлялось в пределах от -9,5° до +20°.
На части танков Ausf.F устанавливалась 20-мм автоматическая пушка KwK 38, отличавшаяся от KwK 30 лучшим качеством изготовления, меньшей массой (56 кг) и большей скорострельностью (450 выстр./мин).
Боекомплект пушки состоял из 180 выстрелов (в ходе войны возрос до 320) в магазинах по 10 штук в каждом. Бронебойно-трассирующий снаряд массой 148 г на дистанции 100 м при угле встречи 90° пробивал броневую плиту толщиной от 17,5 до 20 мм. В 1940 году в боекоплект танка выстрел Panzergranatpatrone 40, сердечник которого выполнялся из твёрдого сплава с использованием вольфрама. Бронепробиваемость новым снарядом на дистанции 100 м достигла 40 мм (при угле встречи 60°) и 20 мм на дистанции 500 м. В отличие от примерно аналогичной советской пушки ТНШ, пушка KwK 30 могла стрелять одиночными выстрелами с высокой точностью.
Средства наблюдения и связи
Все танки Pz.II оснащались коротковолновой радиостанцией Fu 5. Дальность действия 6,4 км телефоном и 9,4 км телеграфом.
Двигатель и трансмиссия
На Pz.Kpfw.II всех серийных модификаций устанавливался один и тот же тип двигателя – рядный 6-цилиндровый карбюраторный двигатель. На танках основных серийных модификаций Ausf.b – Ausf.C и Ausf.F устанавливался двигатель HL 62 TR производства фирмы «Майбах», имевший рабочий объём в 6191 см³ и развивавший максимальную мощность в 140 л.с. при 3000 об/мин. Два топливных бака, передний и задний, объёмом, соответственно, 102 и 68 литров, располагались в боевом отделении у правого борта. Топливом для двигателя служил бензин с октановым числом не ниже 76. Радиатор и вентилятор системы охлаждения двигателя занимали левую половину моторного отделения.
Двигатель HL 57 TR, устанавливавшийся на Ausf.a, имел рабочий объём 5698 см³ и развивал максимальную мощность в 130 л.с. и крутящий момент в 36 кгс. м при 3000 об/мин[6]. На «скоростных» модификациях Ausf.D и Ausf.E устанавливался двигатель HL 66 P, имевший рабочий объём в 6754 см³ и развивавший мощность в 180 л.с. при 3200 об/мин. В связи с его бо́льшим расходом топлива, ёмкость топливных баков была увеличена до 200 литров.
В состав трансмиссии Pz.Kpfw.II основных серийных модификаций входили: Двухдисковый главный фрикцион сухого трения (сталь по стали) K230K Карданный вал, проходивший через всё боевое отделение Механическая шестиступенчатая (6+1) коробка передач ZF-Afon SSG 46 с постоянным зацеплением шестерен и синхронизацией на второй–четвёртой передачах Одноступенчатый планетарный механизм поворота, объединённый в одном блоке с тормозами и бортовыми передачами Колодочные тормоза фирмы MAN Одноступенчатые бортовые передачи
Трансмиссия Ausf.a–Ausf.c отличалась наличием коробки передач модели ZF-Afon SSG 45, Ausf.a помимо этого отличались механизмом поворота по типу многодисковых бортовых фрикционов. «Скоростные» модификации Ausf.D и Ausf.E отличались наличием главного фрикциона модели PF220K и семискоростной (7+3) коробки передач Maybach 102128H.
Машины на базе Panzerkampfwagen II Marder II (Sd. Kfz. 132) Marder II (Sd. Kfz. 131) Wespe (Sd. Kfz. 124) — 105мм. лёгкая полевая самоходная гаубица Sturmpanzer II Bison — 150мм. sIG 33 самоходное орудие Beobachtungswagen II Ausf C — почтовая/командирская бронемашина Munitionsschlepper II — войсковой тягач PzKpfw (Flammpanzer) II Flamingo (Sd. Kfz. 122) (Ausf D/E) — огнемётный танк Brueckenleger auf PzKpfw II Ausf b — лёгкий кабелеукладчик (были произведены 1 или 2 такие машины в 1939 году) Panzerspähwagen II Ausf L Luchs — разведывательный танк Schwimm Panzer II Ausf. A-C (20-мм орудие) — плавающий танк-амфибия Bergepanzer II Ausf D/E — восстановительная машина> Ladungsleger II — перевозчик подрывных зарядов Panzer Beobachtungswagen II — танк-наводчик артиллерии Pioner-Kampfwagen II — инженерный танк PzKpfw II Ausf A/B/C вооружённый 50-мм орудием Pak 38 L/60 Feuerleitpanzer II — танк-корректор огня
Зима близко... Девиз дома Старков
Сообщение отредактировал _VampirE_ - Вторник, 09.08.2011, 14:23
Panzerkampfwagen 38(t)— чешский лёгкий танк времён Второй мировой войны.
История
Начал производиться в 1938 году. Экспортировался в различные страны: Швеция, Иран, Швейцария, Перу. Было выпущено примерно 1400 танков 8 вариантов (Ausf A/B/C/D/E/F/S/G) в различных модификациях. Считается лучшим танком чешской постройки.
Боевое применение
Чешские танки в составе немецких танковых подразделений участвовали в польской и французских кампаниях. На 1 июня 1941 г. в наличии насчитывалось 763 Pz.Kpfw.38(t). Вместе со 189 трофейными LT-35 они составляли почти четверть танкового парка вермахта.
На 22 июня 1941 года в танковых дивизиях вермахта, направленных в СССР, насчитывалось около 600 единиц Pz.Kpfw.38(t), что составляло примерно 18 % от общего числа танков, участвовавших в нападении на СССР.
В боях на советско-германском фронте Pz.Kpfw.38(t) участвовали до середины 1942 года, когда практически все они были потеряны, либо вышли из строя по техническим причинам. Уцелевшие машины немецкое командование использовало в качестве учебных машин, а также для борьбы с партизанами. Часть машин (порядка 40) была передана словацкой армии.
Panzerkampfwagen I Ausfuehrung C — германский лёгкий танк периода Второй мировой войны.
История
Хотя формально обозначался как модификация танка Pz Kpfw I, на самом деле являлся полностью новой машиной. Разработка Pz.KpfW.I Ausf.С была начата осенью 1939 года фирмами Krauss-Maffei и Daimler-Benz по заданию вермахта на создание лёгкого аэротранспортабельного танка.
ВДВ
Танк использовался также в войсках ВДВ,транспортными планерами Me.321 или самолётами Me.323.
Выпуск
С июля по декабрь 1942 года было выпущено, по разным данным, 40 или 46 единиц Pz.KpfW.I Ausf.C.
Боевое применение
Два из выпущенных танков испытывались в 1943 году на Восточном фронте, другие же поступали на вооружение резервных частей и в боях участия практически не принимали.
Panzerkampfwagen I Ausfuehrung C (VK 6.01)
Классификация лёгкий танк Боевая масса, т 8,00 Компоновочная схема моторное отделение сзади, трансмиссионное спереди Экипаж, чел. 2 Десант, чел. ?
История
Годы производства 1942 Годы эксплуатации 1943—1945 Количество выпущенных, шт. 40—46 Основные операторы [img]http://upload.wikimedia.org/wikipedia/commons/thumb/a/a2/Flag_of_Nazi_Germany_(1933-1945).svg/22px-Flag_of_Nazi_Germany_(1933-1945).svg.png[/img]
Размеры
Длина корпуса, мм 4195 Ширина корпуса, мм 1920 Высота, мм 1945 Клиренс, мм 225.0
Бронирование
Тип брони стальная катаная поверхностно закалённая Лоб корпуса, мм/град. 30 Лоб корпуса (верх), мм/град. 30 / 9° Лоб корпуса (середина), мм/град. 20 / 70° Лоб корпуса (низ), мм/град. 30 / 20° — 20 / 70° Борт корпуса, мм/град. 20 Борт корпуса (верх), мм/град. 20 / 0° Борт корпуса (низ), мм/град. 14,5+5 / 0° Корма корпуса (верх), мм/град. 14,5 / 15° Корма корпуса (середина), мм/град. 20 / 31° Корма корпуса (низ), мм/град. 10 / 69° Днище, мм 5 Крыша корпуса, мм 10 / 83—90° Лоб башни, мм/град. 30 / 10° Лоб рубки, мм/град. нет Маска орудия, мм/град. 30 Борт башни, мм/град. 15 / 24° Борт рубки, мм/град. нет Корма башни, мм/град. 14,5 / 10° Корма рубки, мм/град. нет Крыша башни, мм 10 / 74—90° Крыша рубки, мм/град. нет Активная защита нет Динамическая защита нет
Вооружение
Калибр и марка пушки 20-мм E.W.141 Тип пушки нарезная автоматическая Боекомплект пушки 94 Углы ВН, град. -10…+20 Прицелы телескопический T.Z.F.10 Пулемёты 1 × 7,92-мм MG-34 Другое вооружение нет
Подвижность
Тип двигателя рядный 6-цилиндровый карбюраторный жидкостного охлаждения Мощность двигателя, л. с. 150 Скорость по шоссе, км/ч 79 Скорость по пересечённой местности, км/ч 35 Запас хода по шоссе, км 300 Запас хода по пересечённой местности, км 190 Удельная мощность, л. с./т 18,8 Тип подвески индивидуальная торсионная Удельное давление на грунт, кг/см² 0,79 Преодолеваемый подъём, град. 45 Преодолеваемая стенка, м 0,3 Преодолеваемый ров, м 1,2 Преодолеваемый брод, м 0,8
Зима близко... Девиз дома Старков
Сообщение отредактировал _VampirE_ - Вторник, 09.08.2011, 14:40
Panzerkampfwagen I Ausf. F — германский танк периода Второй мировой войны. Несмотря на то, что он обозначался как модификация лёгкого танка Pz Kpfw I, VK.18.01 являлся полностью новой машиной, не имевшей с ним почти ничего общего. Pz.KpfW.I Ausf.F был создан в 1938—1939 годах на роль тяжёлого штурмового танка, предназначенного для штурма укреплённых линий. В 1940—1941 годах было выпущено 30 единиц этого танка, однако к 1942 году, когда он был принят на вооружение, необходимость в нём в первоначальной роли отпала. С 1943 года он использовался в противопартизанских операциях на Восточном фронте и в Югославии.
Серийное производство
Танки хотели производить в таком порядке: январь - 10, февраль - 25, март - 50, апрель - 140, май - 250 и так далее. Но производство шло медленно... ну а когда их нормально начали производить, надобность в них отпала.
Вооружение
2 пулемета MG-34 калибра 7.92 мм
Двигатель и трансмиссия
Maybach HL 45P 6-цилиндровый, карбюраторный, 150 л. с. 4- скоростная (4+1)коробка передач.
Ходовая часть
Пять опорных катков в два ряда на борт, ведущее колесо переднего расположения, подвеска - индивидуальная торсионная, гусеница шириной 540 мм.
Боевое применение
В 1-й танковой дивизий в 1943 году 8 танков проходили войсковые испытания. Кроме того, по некоторым данным, на 1 июля 1943 года 7 машин имелось в составе 12-й танковой дивизий. Осталные использовались и весьма удачно против советских партизан. Три танка захватила Красная армия.
Сохранившиеся экземпляры
По состоянию на 2008 год, в музеях сохранилось по меньшей мере два экземпляра Panzerkampfwagen I Ausf.F: Россия — бронетанковый музей в Кубинке Сербия — военный музей в Белграде
Этот лёгкий разведывательный танк выпускался компаниями «MAN» и «Henshel» в период с сентября 1943 по январь 1944 года. Всего было выпущено 104 машины. Luchs участвовал в боях на Восточном и Западном фронтах в составе Panzer Aufklarungs Abteilungen (разведывательных бронетанковых подразделений), в составе танковых дивизий вермахта (таких как 4-я танковая дивизия на Восточном фронте) и в составе Ваффен СС. На переднюю часть корпуса танков, отправленных на Восточный фронт, устанавливались дополнительные броневые плиты. Небольшое количество Luchs были оборудованы радиостанциями и антеннами, и использовались как разведывательно-коммуникационные танки. Последние варианты Luchs (Luchs 5sm) предусматривали установку 50-мм орудия KwK 39 L/60 (VK 1602 Leopard), но в серийном производстве были только модели с 20-мм орудиями Kwk 38 L/55. Также имеется информация, что 31 Luchs имели открытые башни, были вооружены 50-мм орудиями и начали поступать на фронт в 1943 году. Планировалось также производить на базе Luchs восстановительные машины (Bergepanzer Luchs), но они так никогда и не были реализованы. Параллельно с Bergepanzer Luchs планировалась модель Flakpanzer Luchs, основанная на удлинённом шасси, вооружённая 37-мм зенитным орудием Flak. Этот проект также так и не был реализован. Сегодня Luchs можно увидеть в Англии, в Bovington Tank Museum, Bovington, Dorset.

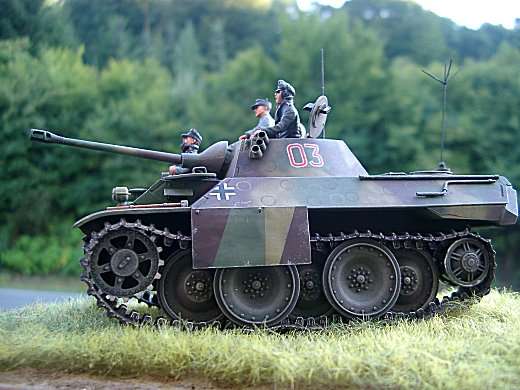

VK 1602 «Leopard»— экспериментальный разведывательный немецкий танк времён Второй мировой войны.
Уникальный в своём роде танк для ведения разведки боем. Создавался как замена PzKpfw II Ausf.L «Luchs» и как дальнейшее развитие идеи разведывательного танка типа PzKpfw II Ausf.J (VK1601). Машина разрабатывалась под явным влиянием танка «Пантера». Требовалось разработать разведывательный быстроходный танк, способный вести разведку в тяжёлых боевых условиях. Поэтому, в отличие от PzKpfw II Ausf.L и Ausf.J, «Леопарду» нарастили броню, в ущерб ходовым качествам. Первые спецификации на разработку разведывательного танка выдавались ещё в 1941 году, но окончательно техническое задание было выдано в 1942 фирмам MIAG и Daimler-Benz. Программой было предусмотрено создание 105 машин с апреля по декабрь 1943 года и ещё 150 машин до середины 1944, но проект был закрыт в пользу «Пантеры», поскольку «Леопард» уже не мог бороться с основным танком противника (Т-34) и экспериментальный образец был сдан на слом. Башню позже использовали в бронеавтомобиле Sd.Kfz.234/2 Puma. Бронирование башни «Леопарда» составляло 50 - 80 мм, корпуса - 20 - 60 мм.
Танк был разработан на основе Pz38(t) осенью 1939 года. В новой машине широко применялась сварка. Двигатель в 250 л.с. позволил прототипу на испытаниях 1942 года развить скорость 62 км.ч. Но заказа на производство машины выдано не было - было выпущено всего 15 прототипов.
История
Танк был разработан на основе Pz38(t) осенью 1939 года. В новой машине широко применялась сварка. Двигатель в 250 л.с. позволил прототипу на испытаниях 1942 года развить скорость 62 км.ч. Но заказа на производство машины выдано не было - было выпущено всего 15 прототипов.
Описание
Легкий танк времен второй мировой. Разрабатывался в Чехии. Компоновка с передним расположением трансмиссионного и задним моторного отделений. Средства связи – радиостанция.
ТТХ Боевая масса - 14,8 т Экипаж - 4 чел.
Габаритные размеры: длина - 5000 мм ширина - 2500 мм высота - 2400 мм
Броня: лоб корпуса - 25 мм борт корпуса - 15 мм башня - 25 мм борт башни - 15 мм маска пушки - 25 мм
Вооружение: 37 мм пушка KwK А7 L/42 х1 7,92 мм пулемёт MG 37(t) х2
Panzerkampfwagen Neubaufahrzeug — германский опытный тяжёлый танк 1930-х годов. В советской литературе иногда именуется как «Рейнметалл». Серийно не производился и практически не использовался в боях, однако стал настоящим «оружием германской пропаганды».
История разработки
Идея тяжёлого многобашенного танка с мощным вооружением, надёжной броневой защитой и достаточной подвижностью возникла в недрах Главного командования сухопутных сил Германии (OKH) в начале 1930-х годов. В 1933 году рейхсвер подписал контракт с фирмой «Рейнметалл-Борзиг» на проектирование и постройку 20-тонного многобашенного танка, вооружённого спаренными 75-мм и 37-мм пушками и несколькими пулемётами. По техническому заданию, обе пушки должны были располагаться во вращающейся башне. Кроме того, танк должен был иметь две небольшие пулемётные башенки. По компоновке машина напоминала проект танка, разработанный в Германии в 1918 году, когда немцы вплотную рассматривали проект танка «Oberschlesien» («Верхняя Силезия»). Капитуляция Германии поставила крест на всех работах в области вооружений, но германские конструкторы не сидели после неё сложа руки. Построенные в 1934 году из простой стали, два прототипа нового трёхбашенного монстра были несколько меньше по габаритам и имели более слабый двигатель. Танк получил полусекретное название Neubaufahrzeug, или Nb.Fz. (в буквальном переводе — «вновь построенная машина»).
Прототипы из обыкновенной стали вышли на испытания в конце 1934 года. В целом танк соответствовал техническому заданию. К уже отработанному шасси претензий не имелось, поэтому были одновременно заказаны три полноценных машины с бронированными корпусами. Однако военным не понравилась главная башня танка. Нарекания вызвала вертикальная схема расположения пушек, что порождало массу проблем с заряжанием, исключая нормальную эксплуатацию орудий. Кроме того, были претензии к бортовым люкам, открывавшимся назад и не защищавшим экипаж с передней полусферы. И, наконец, башня оказалась дорогой и сложной в производстве.
Разработать новую башню поручили фирме «Крупп». Инженеры «Рейнметалла» предложили переделать башню и усилить вооружение, оснастив танк 105-мм гаубицей. По ряду данных, 105-мм пушки были в итоге установлены, хотя сохранившиеся фотографии позволяют усомниться в этом. В 1935 году «Рейнметалл» закончил постройку трёх корпусов, а «Крупп» собрал три новых башни. Новая башня из плоских листов была проще по конструкции, пушки размещались рядом, шаровая установка пулемёта — в лобовом листе. Готовые танки были направлены на испытания.
Описание конструкции
Neubaufahrzeug представлял собой трёхбашенный тяжёлый танк классической компоновки со смешанным вооружением и противопульным бронированием. Боевая масса машины составляла 23,41 т, экипаж насчитывал 7 человек (командир, наводчик, заряжающий, два стрелка в пулемётных башнях, механик-водитель и радист). Длина танка составляла 6650 мм, ширина — 2900 мм, высота — 2650 мм.
Корпус и башни танка
Корпус танка — клёпано-сварной, коробчатой формы, сложной конфигурации. При этом первые две машины были собраны из обычной (неброневой) стали. Следующие три танка при той же массе были защищены гомогенной бронёй толщиной 15 мм в лобовых деталях и 13 мм — в бортовых.
Верхний и нижний лобовые листы корпуса имели солидные углы наклона. В центральной части корпуса имелась массивная подбашенная коробка главной башни. В задней левой части она имела скругление, что позволяло кормовой пулемётной башенке перекрывать огнём достаточно большой сектор. Также это скругление несколько повышало пулестойкость корпуса. В верхнем листе корпуса имелся люк доступа к двигателю. Ближе к правому борту располагались четыре броневых колпака над отверстиями для воздухопритока, а также защитный кожух выхода выхлопной трубы. Двухкамерный глушитель на кронштейнах крепился к правой надгусеничной полке. Верхний и нижний кормовые листы имели наклон. К верхнему крепился массивный колпак вентилятора щитовидной формы. Нижний кормовой лист имел длинный прямоугольный вырез, закрываемый на болтах бронированной крышкой и служивший для доступа к тормозам и механизмам трансмиссии. В нижней части бортов корпуса имелись уширения, внутри которых под прикрытием броневых фальшбортов располагались механизмы подвески, а сверху — кронштейны поддерживающих катков. В передней части уширений с обеих сторон несимметрично врезались люки для выхода команды (позже эти люки в несколько трансформированном виде перекочевали на средний танк Pz. III). Всего в корпусе Nb.Fz. имелось 8 люков для экипажа и 4 — для доступа к механизмам и агрегатам.
Танки разных серий различались типом главной башни. Первые два танка имели башню конструкции фирмы «Рейнметалл», три последующих полноценных танка несли башню конструкции фирмы «Крупп». Башни несколько различались формой, однако обе были сварными, имели командирскую башенку и два люка в левом и правом бортах.
Вооружение
Артиллерийское вооружение первых двух танков, имевших главную башню от фирмы «Рейнметалл», составляли одна 75-мм пушка KwK 1/24 с боекомплектом 80 выстрелов и спаренная с ней 37-мм пушка с боекомплектом 60 выстрелов. Орудия устанавливались в вертикальной спарке (37-мм пушка сверху), вызывавшей массовые нарекания у военных. Следующие три танка с башней фирмы «Крупп» вооружались 105-мм орудием вместо 75-мм (по другим данным, из-за низкого качества 105-мм орудия, позднее на танки всё же установили 75-мм пушки). Как и в башнях «Рейнметалл», в крупповских башнях главное орудие устанавливалось в спарке с 37-мм орудием, однако в этом случае спарка выполнялась по горизонтальной схеме.
Вспомогательное вооружение составляли три 7,92-мм пулемёта MG-13, которые располагались по одному в двух пулемётных башнях, аналогичных башням первого немецкого серийного танка Pz. I (но с одним пулемётом вместо двух), и один — в шаровой установке главной башни. Пулемётные башни располагались в шахматном порядке спереди и сзади от главной башни.
По замыслу конструкторов, подобное вооружение позволяло танку решать полный спектр тактических задач — разрушать полевые укрепления (75-мм или 105-мм орудие), бороться с броневыми целями (37-мм орудие), уверенно поражать живую силу противника (пулемёты).
Двигатель и трансмиссия
В качестве силовой установки изначально использовался авиационный карбюраторный 6-цилиндровый двигатель BMW Va мощностью 290 л.с., который был позднее заменён на карбюраторный двигатель «Майбах» HL 108 TR жидкостного охлаждения максимальной мощностью 280 л.с. Двигатель устанавливался в центре корпуса, ближе к правой стороне, так как слева находилась задняя пулемётная башня. Механизм поворота — дифференциал. Максимальная скорость танка по шоссе составляла 32 км/ч, запас хода — 120 км.
Ходовая часть
Ходовая часть танка применительно к одному борту составляла десять сдвоенных обрезиненных опорных катков малого диаметра, сблокированных попарно в пять тележек. Тележки шарнирно крепились к корпусу посредством балансиров. Роль упругих элементов выполняли спиральные пружины. Для предупреждения провисания гусеницы имелись четыре поддерживающих ролика, также обрезиненных, установленных в нишах на лёгких кронштейнах в форме перевёрнутой буквы V. Передний ленивец большого диаметра с механизмом натяжения гусеницы имел сплошной металлический диск и резиновую шину. Ведущее колесо цевочного зацепления располагалось сзади и частично прикрывалось фальшбортом. Надо сказать, что заднее расположение ведущего колеса в принципе не традиционно для немецкого танкостроения. Гусеничная цепь — мелкозвенчатая, шириной 380 мм, аналогичная использовавшейся на ранних Pz. III и Pz. IV. Вообще же, по отзывам военных, проходимость и маневренность Nb.Fz. оставляли желать лучшего, хотя танк мог преодолевать подъёмы до 30° и рвы шириной до 2,2 м.
Дополнительное оборудование
На все танки устанавливалась радиостанция FuG-6 SE20v, смонтированная в кормовой нише главной башни.
Эксплуатация и боевое применение
Выпущенные небронированные прототипы использовались в качестве учебных машин, а также для пропагандистских целей. Но если боевое применение прототипов не планировалось вообще, то три полноценно бронированные машины были сведены в танковый батальон специального назначения Pz.Abt1. Zb.V 40. Из трёх Nb.Fz. было сформировано подразделение, приравнивавшееся к взводу. Оно получило название Panzerzug Horstmann/Zug Putloss (танковый взвод Хорстмана/взвод Путлосс) по имени командира — лейтенанта Ганса Хорстмана (Hans Horstmann) и месту формирования. 9 апреля 1940 года батальон был отправлен в Норвегию, где три Nb.Fz. вместе с Pz. I и Pz. II принимали участие в боях против английских войск.
Танки прибыли в Осло 19 апреля 1940 года и создали видимость, что Германия имеет в Норвегии тяжёлые танки — в тот же день три Nb.Fz. парадным маршем прошли по улицам норвежской столицы. Хорошо отлаженный механизм пропаганды сработал безукоризненно — уже в двадцатых числах апреля все страны Европы увидели в газетах фото внушительных германских танков. Чуть позже Pz.Abt1. Zb.V 40. вместе со 196 пехотной дивизией вермахта, базировавшейся там же, образовали единое подразделение, получившее название «Gruppe Pellangahr».25 апреля 1940 года подразделение атаковало укреплённые позиции англичан вблизи деревни Кварн (норв. Kvarn), защищаемые 1-м батальоном Королевской Йоркширской пехоты. При этом англичане практически не имели тяжёлого вооружения — в их распоряжении имелись две 3-дюймовые мортиры и пять 25-мм французских противотанковых орудий Hotchkiss. В авангарде наступавших немецких частей двигалось три танка, по крайней мере одним из которых был Nb.Fz. Англичане дали немецким танкам подойти на дистанцию 150 метров, после чего открыли по ним огонь. Обстреливая танки с такой малой дистанции, англичане не оставили немцам возможностей для манёвра. В этот момент снаряд одного из противотанковых орудий обездвижил Nb.Fz., видимо, повредив дифференциал, однако не уничтожил его — танк продолжал вести огонь. Остальным двум танкам авангарда повезло меньше — они были подбиты. В итоге немцы остановили наступление, отошли на занятые позиции и вызвали авиацию. Видимо, обездвиженный Nb.Fz. был оставлен экипажем на ничейной земле. Англичане продержались до вечера 26 апреля, затем отступили. По ряду данных, часть дифференциала Nb.Fz. и сегодня можно увидеть в маленьком музее в деревне Кварн, а до конца 1980-х на месте, где его оставили англичане в апреле 1940 года, можно было видеть хорошо сохранившееся 25-мм противотанковое орудие.
После отступления англичан обездвиженный Nb.Fz. был отремонтирован и снова вошёл в строй. Хотя впоследствии немцы продвигались успешно, но один из Nb.Fz. был подорван собственным экипажем после того, как увяз в болоте и заглох недалеко от Лиллехаммера.
После оккупации Норвегии оставшиеся две машины были передислоцированы в Осло, а затем, в конце 1940 года, возвращены в Германию и в 1941—1942 годах благополучно разобраны на металл. Разборка танков подтверждается документами, захваченными англичанами в 1945 году.По некоторым данным, с 1940 по 1942 годы эти танки использовались на территории Дании, где несли полицейские функции.
В ряде воспоминаний, опубликованных после войны, можно встретить описания боёв частей РККА с танками Nb.Fz., «чёрными „Рейнметаллами“», причём мемуаристические упоминания о них появляются вплоть до середины 1942 года. Вместе с тем, доподлинно известно, что ни один Nb.Fz. на Восточном фронте не применялся. Все истории о боевом применении Nb.Fz. на Восточном фронте — лишь легенды, в большинстве своём навеянные книгой «Записки советского офицера» танкиста Г. Пэнэжко, опубликованной в 1951 году. Возможно также, что советские танкисты ошибочно принимали за «Рейнметаллы» немногочисленные трофейные французские танки, воевавшие в рядах вермахта.
Два первых танка с так называемой «мягкой» сталью вместо брони использовались для учебных целей на учебной базе в Путлосе.
Nb.Fz. как оружие пропаганды
Характерно, что танк, не выпускавшийся серийно, стал весьма успешным оружием пропаганды. К началу Второй мировой войны Nb.Fz. был одним из самых одиозных немецких танков, его фотографии публиковали все известные газеты того времени. И хотя в начале 1930-х годов было построено всего три полноценных танка (и ещё два из обыкновенной стали), они непрерывно фотографировались для многочисленных газет и иллюстрированных журналов, выступая, наравне с пикирующим бомбардировщиком Ju-87, зримым воплощением военной мощи новой Германии. С участием Nb.Fz. снималось большое количество сюжетов для пропагандистской хроники, основной целью которой было создание у Англии, Франции и СССР иллюзии массового производства этих машин. Например, широко известна фотография, изображающая сборку танков в цехе завода «Крупп». Пояснение гласило, что сотни новых танков собираются на заводах, хотя на самом деле это были всего лишь три предсерийных образца.
Кроме того, немецкое командование афишировало данные танка, намеренно несколько завышая их боевые качества. Машина действительно имела весьма грозный вид, и во многих странах Европы (например, в Великобритании) разведка приписывала этому танку фантастические характеристики. Такому же эффекту подверглось и НКВД/ГРУ. К примеру, в изданном в начале 1941 года «Определителе типов фашистских танков» Nb.Fz. (под именем «Рейнметалл») был указан как основной «тяжёлый танк» немецкой армии, при этом ему приписывалась солидная толщина брони — 50–75 мм. Затем этот символ панцерваффе перекочевал и в другие советские военные руководства и армейские разговорники, а на советских агитплакатах, почтовых марках и т. п. появились изображения немецких танков, отдалённо напоминающие Nb.Fz.
Зима близко... Девиз дома Старков
Сообщение отредактировал _VampirE_ - Вторник, 09.08.2011, 15:16
Panzerkampfwagen III — немецкий средний танк времён Второй мировой войны, серийно выпускавшийся с 1938 по 1943 год. Сокращёнными названиями этого танка являлись PzKpfw III, Panzer III, Pz III. В ведомственном рубрикаторе военной техники нацистской Германии этот танк имел обозначение Sd.Kfz. 141 (Sonderkraftfahrzeuge 141 — машина специального назначения 141). В советских исторических документах и популярной литературе PzKpfw III именовался как «Тип 3», Т-III или Т-3.
Эти боевые машины использовались вермахтом с первого дня Второй мировой войны до их полного уничтожения в боях. Последние записи о боевом применении PzKpfw III в штатном составе подразделений вермахта датируются серединой 1944 года, одиночные танки воевали вплоть до капитуляции Германии. С середины 1941 по начало 1943 года PzKpfw III был основой бронетанковых войск вермахта (панцерваффе) и, несмотря на значительную слабость по сравнению с современными ему танками стран антигитлеровской коалиции, внёс значительный вклад в успехи вермахта того периода. Танки этого типа поставлялись армиям стран-союзников Германии по Оси. Захваченные PzKpfw III с хорошими результатами использовались Красной армией. На базе PzKpfw III в Германии и СССР создавались самоходно-артиллерийские установки (САУ) различного назначения.
История создания и производства
Zugführerwagen
Хотя Германии, потерпевшей поражение в Первой мировой войне, по условиям Версальского мирного договора было запрещено иметь бронетанковые войска, работы по созданию бронетехники велись в ней уже с 1925 года. Первым танком, запущенным в итоге стал лёгкий танк PzKpfw I, в то время известный под кодовым обозначением «малый трактор», разработка которого велась с 1930 года. Вместе с тем, недостатки PzKpfw I, имевшего экипаж из двух человек, пулемётное вооружение и противопульное бронирование, были очевидны ещё на этапе его проектирования, поэтому уже вскоре Управлением вооружений рейхсвера была сформулирована необходимость разработки более тяжёлых танков. Согласно документам фирмы «Крупп» за 1933 год, Управление вооружений планировало создание двух танков — несколько большего, чем PzKpfw I и вооружённого 20-мм пушкой, будущего PzKpfw II, разработка которого была поручена фирме «Даймлер-Бенц» и вооружённого 37-мм пушкой и имевшего вес около 10 тонн танка, контракт на разработку которого планировала получить «Крупп». Окончательное решение о начале разработки этих двух машин было принято после состоявшегося 11 января 1934 года совещания руководства Управления вооружений по вопросам определения приоритетных программ в условиях недостатка финансирования. Формальное разрешение на начало работ по танку было выдано Управлению инспекцией бронетанковых войск 27 января того же года.
В феврале 1934 года Управлением вооружений был организован конкурс на разработку нового танка, получившего кодовое обозначение «танк командира взвода» (нем. Zugführerwagen) или Z.W. После исследования возможностей различных компаний, к участию в конкурсе были приглашены четыре фирмы: «Даймлер-Бенц», «Крупп», M.A.N. и «Рейнметалл». Технические требования к танку включали в себя: масса порядка 10 тонн; вооружение из 37-мм пушки во вращающейся башне; максимальная скорость не менее 40 км/ч; использование двигателя HL 100 мощностью 300 л. с. производства фирмы «Майбах», трансмиссии SSG 75 фирмы Zahnradfabrik Friedrichshafen, механизма поворота типа Wilson-Cletrac и гусениц Kgs.65/326/100.
После изучения предварительных проектов, представленных «Даймлер-Бенц», M.A.N. и «Рейнметалл», Управлением вооружений летом 1934 года были выданы заказы на производство прототипов: «Даймлер-Бенц» — два прототипа шасси; M.A.N. — один прототип шасси; «Крупп» — два прототипа башни; «Рейнметалл» — один прототип башни.
По результатам испытаний прототипов, было выбрано шасси «Даймлер-Бенц», первый экземпляр которого был собран в августе 1935 года. В дополнение к первым шасси, обозначавшимся как Z.W.1 и Z.W.2, «Даймлер-Бенц» получила контракт на создание ещё двух улучшенных прототипов — Z.W.3 и Z.W.4. Два прототипа башен «Крупп» были закончены ещё в августе 1934 года, но окончательно они были выбраны только после сравнительных испытаний их вместе с башнями «Рейнметалл» на прототипах шасси.
Panzerkampfwagen III Ausf. A, B, C и D
Заказ на производство «нулевой серии» из 25 танков, предназначенной для войсковых испытаний, был выдан Управлением вооружений в декабре 1935 года, при этом выпуск первых танков был намечен на октябрь 1936 года с тем, чтобы передать все 25 машин войскам уже к 1 апреля 1937 года. К тому времени обозначение танка несколько раз менялось, пока приказом от 3 апреля 1936 года не было установлено в окончательном варианте — Panzerkampfwagen III.
Контракт на производство первой предсерийной партии (1.Serie/Z.W.) из 10 машин был выдан фирме «Даймлер-Бенц», башни же для танков должна была поставить «Крупп». Помимо них, в производстве был задействован ряд других фирм, производивших отдельные узлы и компоненты танка. Так, броневые корпуса и бронирование башен изготовлялись фирмой «Дойче Эдельштальверке», ряд других фирм поставляли оптические приборы и компоненты силовой установки и ходовой части. Десять машин этой серии, получивших позднее обозначение Ausführung A (Ausf. A — «модель А»), являлись развитием конструкции прототипа Z.W.1. Характерной особенностью этой модификации являлась ходовая часть, с пятью опорными катками большого диаметра с индивидуальной подвеской на вертикальных пружинах и двумя поддерживающими катками с каждого борта. Масса Ausf. A составляла 15 тонн, максимальная же скорость оказалась ниже требований заказчика и составила лишь 35 км/ч. «Даймлер-Бенц» планировала завершить сборку двух шасси уже к ноябрю 1936 года, но реально начало производства Ausf. A затянулось до 1937 года. Точные даты выпуска машин этой модификации неизвестны, однако известен их примерный период — между 1 мая 1937 года, когда, согласно отчётам, ещё не было принято ни одного танка и 1 октября того же года, когда на вооружении числилось уже 12 PzKpfw III.
Второй заказ, выданный «Даймлер-Бенц» и «Крупп», предусматривал производство второй предсерийной партии (2.Serie/Z.W.) из 15 машин, представлявших собой развитие прототипа Z.W.3 и получивших обозначение Ausf. B. От Ausf. A их отличала прежде всего ходовая часть, имевшая с каждого борта по 8 опорных катков малого диаметра, сблокированных попарно в тележки, подвешенные на двух группах листовых рессор и снабжённых гидравлическими амортизаторами. Помимо этого, в конструкцию танка был внесён ряд менее значительных изменений. Пять шасси Ausf. B были перенаправлены для производства нулевой серии САУ Sturmgeschütz III, так что как танки, согласно германской документации были завершены только 10 из них, хотя многие источники тем не менее говорят о 15 выпущенных танках этой модификации. Производство танков этой модификации началось после завершения работ над машинами из партии Ausf. A, а последние танки Ausf. B были доставлены в войска к концу ноября — началу декабря 1937 года.
Заказ на третью предсерийную партию PzKpfw III (3.Serie/Z.W.) из 40 танков был также выдан «Даймлер-Бенц» и «Крупп», также к выпуску был привлечён ряд как прежних, так и новых субподрядчиков для отдельных узлов и компонентов танка. 3.Serie/Z.W. включала в себя две партии — 3a.Serie/Z.W. из 15 машин и 3b.Serie/Z.W. из 25 машин, получивших обозначения, соответственно, Ausf. C и Ausf. D. Конструктивно Ausf. C отличались от танков Ausf. B прежде всего изменённой подвеской, 8 катков которой с каждого борта теперь были скомпонованы в три тележки — крайние по два катка и среднюю из четырёх катков, по-прежнему подвешенных на листовых рессорах, а крайние тележки также и на амортизаторах. Кроме этого, были усовершенствованы агрегаты силовой установки, прежде всего механизм поворота и бортовые передачи. Производство Ausf. C велось с середины 1937 по январь 1938 года.
Последней предсерийной модификацией PzKpfw III стала Ausf. D. Танки этой модификации отличались доработанной кормовой частью корпуса и командирской башенкой новой конструкции, а также изменениями в силовой установке элементах подвески. Многие особенности Ausf. D, например, конструкция кормовой части, перешли впоследствии на серийные машины. По поводу бронирования танков этой модификации, мнения историков расходятся. Традиционной является версия о 30-мм вертикальном бронировании Ausf. D, как и на танках первых серийных модификаций, по разным данным, такое бронирование имели все, либо же все за исключением первых 5 машин, танки Ausf. D. Однако эта версия оспаривается историком Т. Йенцем, указывающим на то, что эти данные, как и многие другие, происходят из отчётов британской разведки, написанных во время Второй мировой войны и вскоре после неё, и являются лишь ошибочными предположениями. Сам Йенц, основываясь на германских документах того периода, утверждает, что бронирование всех танков Ausf. D оставалось неизменным по сравнению с предыдущими модификациями, а 30-мм броню имела лишь новая командирская башенка. Производство Ausf. D началось в январе 1938 года, сразу после завершения выпуска Ausf. C. По германским документам, в отчёте за 1 июля 1938 года числились на вооружении 56 танков Ausf. A — Ausf. D, но, по версиям историков, последние Ausf. D были выпущены ещё в июне или июле 1938 года. Первоначальный заказ Ausf. D составил 25 машин, однако в связи с тем, что 5 шасси Ausf. B были выделены ранее на строительство САУ, остались невостребованы уже изготовленные для них верхние части корпуса и башни и Управление вооружений заказало «Даймлер-Бенц» изготовление 5 дополнительных шасси в 3b.Serie/Z.W.. Однако к тому времени приоритетной задачей явилось уже производство последующих серий PzKpfw III, поэтому сборка этих пяти машин, обозначаемых в некоторых документах как 3c.Serie/Z.W., затянулось до октября 1940 года. Всего, таким образом, было изготовлено 30 танков модификации Ausf. D, хотя некоторые источники называют и цифры в 29 или даже 50 машин.
Модификации
В конце лета 1940 года 168 танков Panzerkampfwagen III версий F, G и Н были переоборудованы для движения под водой и должны были использоваться при высадке на английское побережье. Глубина погружения составляла 15 м; свежий воздух подавался шлангом длиной 18 м и диаметром 20 см. Весной 1941 года опыты были продолжены уже с 3,5-м трубой — «шнорхелем». Поскольку высадка в Англию не состоялась, некоторое количество таких танков из состава 18-й танковой дивизии 22 июня 1941 года преодолело по дну Западный Буг.
Panzerkampfwagen IV — немецкий средний танк периода Второй мировой войны. Самый массовый танк вермахта (всего выпущено 8686 машин), выпускался серийно в нескольких модификациях с 1937 по 1945 год. Постоянно усиливавшееся вооружение и бронирование танка в большинстве случаев позволяло PzKpfw IV эффективно противостоять машинам противника аналогичного класса.
История создания
По условиям Версальского мирного договора, потерпевшей поражение в Первой мировой войне Германии было запрещено иметь бронетанковые войска, за исключением незначительного количества бронеавтомобилей для нужд полиции. Но несмотря на это, уже с 1925 года Управлением вооружений рейхсвера в тайне велись работы по созданию танков. До начала 1930-х годов эти разработки не заходили далее постройки прототипов, как из-за недостаточных характеристик последних, так и из-за слабости промышленности Германии того периода. Тем не менее, к середине 1933 года германским конструкторам удалось создать первый свой серийный танк — Pz.Kpfw.I и в течение 1933—1934 годов начать его серийное производство. Pz.Kpfw.I, с его пулемётным вооружением и экипажем из двух человек, рассматривался лишь как переходная модель на пути к строительству более совершенных танков. Разработка двух из них началась ещё в 1933 году — более мощный «переходный» танк, будущий Pz.Kpfw.II и полноценный боевой танк, будущий Pz.Kpfw.III, вооружённый 37-мм пушкой, предназначенной в основном для борьбы с другой бронетехникой.
Из-за изначальных ограничений вооружения Pz.Kpfw.III, было решено в дополнение к нему создать танк огневой поддержки, с более дальнобойной пушкой с мощным осколочным снарядом, способным поражать противотанковую оборону за пределами досягаемости других танков. В январе 1934 года Управлением вооружений был организован конкурс проектов на создание машины такого класса, чья масса не превышала бы 24 тонн. Поскольку работы по бронетехнике в Германии в тот период всё ещё велись в тайне, новому проекту, как и остальным, было присвоено кодовое именование «машина командира батальона» (нем. Bataillonsführerwagen, обычно сокращаемый до B.W.). С самого начала разработкой проектов на конкурс занялись фирмы «Рейнметалл» и «Крупп», позднее к ним присоединились «Даймлер-Бенц» и M.A.N. В течение последующих 18 месяцев свои разработки представили все фирмы, а проект «Рейнметалл» под обозначением VK 2001(Rh) был в 1934—1935 годах даже изготовлен в металле в виде прототипа.
Все представленные проекты имели ходовую часть с шахматным расположением опорных катков большого диаметра и отсутствием поддерживающих катков, за исключением всё того же VK 2001 (Rh), в целом унаследовавшего ходовую часть со сблокированными попарно опорными катками малого диаметра и бортовыми экранами от опытного тяжёлого танка Nb.Fz. Лучшим из них в итоге был признан проект «Крупп» — VK 2001(K), но Управление вооружений не удовлетворяла его рессорная подвеска, которую они требовали заменить более совершенной торсионной. Однако «Крупп» настояла на применении ходовой части со сблокированными попарно катками среднего диаметра на рессорной подвеске, заимствованной у отвергнутого прототипа Pz.Kpfw.III её же разработки. Чтобы избежать неизбежных при переработке проекта под торсионную подвеску задержек с началом производства остро необходимого армии танка, Управление вооружений было вынуждено согласиться на предложение «Крупп». После последовавшей доработки проекта, «Крупп» получила заказ на производство предсерийной партии нового танка, к тому времени получившего обозначения «бронированная машина с 75-мм пушкой» (нем. 7,5 cm Geschütz-Panzerwagen) или, по сквозной системе обозначений, принятых в то время, «экспериментальный образец 618». С апреля 1936 года, танк приобрёл своё окончательное обозначение — Panzerkampfwagen IV или Pz.Kpfw.IV. Помимо этого, ему был присвоен индекс Vs.Kfz.222, ранее принадлежавший Pz.Kpfw.II.
Серийное производство
Panzerkampfwagen IV Ausf.A — Ausf.F1
Первые несколько Pz.Kpfw.IV «нулевой» серии были изготовлены в 1936—1937 на заводе «Крупп» в Эссене. Серийный же выпуск первой серии, 1.Serie/B.W., был начат в октябре 1937 года на заводе «Крупп-Грузон» в Магдебурге. Всего по март 1938 года было выпущено 35 танков этой модификации, обозначавшейся как Panzerkampfwagen IV Ausführung A (Ausf.A — «модель А»). По единой системе обозначений германской бронетехники танк получил индекс Sd.Kfz.161. Танки Ausf.A во многом всё ещё являлись предсерийными машинами и несли противопульное бронирование, не превышавшее 15—20 мм и слабо защищённые приборы наблюдения, особенно в командирской башенке. Вместе с тем, на Ausf.A уже были определены основные конструктивные особенности Pz.Kpfw.IV, и хотя в дальнейшем танк многократно подвергался модернизации, изменения в основном сводились к установке более мощного бронирования и вооружения, либо к непринципиальной переделке отдельных узлов.
Сразу после окончания производства первой серии, «Крупп» приступила к производству улучшенной — 2.Serie/B.W. или Ausf.B. Наиболее заметным внешне отличием танков этой модификации была прямая верхняя лобовая плита, без выдающейся «рубки» механика-водителя и с ликвидацией курсового пулемёта, который был заменён смотровым прибором и лючком для стрельбы из личного оружия. Улучшена была и конструкция смотровых приборов, прежде всего командирской башенки, получившей броневые заслонки, и смотрового прибора механика-водителя. По другим данным же, новая командирская башенка была введена уже в процессе производства, так что часть танков Ausf.B несла командирскую башенку старого типа. Мелкие изменения коснулись и посадочных люков и различных лючков. Лобовое бронирование на новой модификации было доведено до 30 мм. Танк получил также более мощный двигатель и новую 6-скоростную коробку передач, что позволило существенно поднять его максимальную скорость, причём его запас хода также возрос. Вместе с тем, боекомплект Ausf.B сократился до 80 выстрелов к орудию и 2700 пулемётных патронов, вместо, соответственно, 120 и 3000 на Ausf.A. «Крупп» был дан заказ на производство 45 танков Ausf.B, но из-за нехватки комплектующих, реально с апреля по сентябрь 1938 года было произведено только 42 машины этой модификации.
Первой сравнительно массовой модификацией стала 3.Serie/B.W. или Ausf.C. По сравнению с Ausf.B, изменения в ней были незначительны — внешне обе модификации различимы лишь по наличию бронированного кожуха ствола спаренного пулемёта. Остальные изменения свелись к замене двигателя HL 120TR на HL 120TRM той же мощности, а также началу установки на части танков отбойника под стволом орудия, для отгибания расположенной на корпусе антенны при повороте башни. Всего было заказано 300 танков этой модификации, но уже в марте 1938 года заказ был сокращён до 140 единиц, в результате чего с сентября 1938 года по август 1939 года было произведено, по разным данным,140, либо же 134 танка, тогда как 6 шасси были переданы для переделки в мостоукладчики.
Машины следующей модификации, Ausf.D, выпускались двумя сериями — 4.Serie/B.W. и 5.Serie/B.W.. Наиболее заметным внешним изменением стал возврат к ломаной верхней лобовой плите корпуса и курсовому пулемёту, который получил усиленную защиту. Внутренняя маска орудия, которая оказалась уязвимой для брызг свинца при пулевых попаданиях, была заменена внешней. Толщина бортовой и кормовой брони корпуса и башни была доведена до 20 мм. В январе 1938 года «Крупп» получила заказ на производство 200 машин 4.Serie/B.W. и 48 5.Serie/B.W., но в ходе производства, с октября 1939 по май 1941 года, как танки были закончены только 229 из них, тогда как остальные 19 были выделены для постройки специализированных вариантов. Часть танков Ausf.D позднего выпуска была выпущена в «тропическом» варианте, с дополнительными вентиляционными отверстиями в моторном отделении. Ряд источников говорит о производившемся в 1940—1941 годах в частях или при ремонте усилении брони, осуществлявшемся креплением при помощи болтов дополнительных 20-мм листов на верхние боковые и лобовые плиты танка. По другим данным, машины поздних выпусков штатно оснащались дополнительными 20-мм бортовыми и 30-мм лобовыми бронеплитами по типу Ausf.E. Несколько Ausf.D были в 1943 году перевооружены длинноствольными орудиями KwK.40 L/48, но эти переоборудованные танки использовались лишь в качестве учебных.
Появление новой модификации, 6.Serie/B.W. или Ausf.E, было вызвано прежде всего недостаточностью броневой защиты машин ранних серий, продемонстрированной ещё во время Польской кампании. На Ausf.E, толщина нижней лобовой плиты была доведена до 50 мм, кроме этого стала стандартной установка дополнительных 30-мм плит над верхней лобовой и 20-мм — над боковыми плитами, хотя на незначительной части танков ранних выпусков дополнительные 30-мм плиты не устанавливались. Броневая защита башни, вместе с тем, осталась прежней — 30 мм для лобовой плиты, 20 мм для бортовых и кормовой плит и 35 мм для маски орудия. Была введена новая командирская башенка, с толщиной вертикального бронирования от 50 до 95 мм. Был также уменьшен наклон кормовой стенки башни, теперь изготавливавшейся из цельного листа, без «наплыва» для башенки, а на машинах позднего выпуска к корме башни стал крепиться небронированный ящик для снаряжения. Помимо этого, танки Ausf.E отличались рядом менее заметных изменений — новым смотровым прибором водителя, упрощёнными ведущими и направляющими колёсами, улучшенной конструкцией различных люков и смотровых лючков и введением башенного вентилятора. Заказ на шестую серию Pz.Kpfw.IV составил 223 единицы и был выполнен в полном объёме в период с сентября 1940 по апрель 1941 года, параллельно с производством танков Ausf.D.
Экранирование дополнительной бронёй, применявшееся на предыдущих модификациях, было нерациональным и рассматривалось лишь как временное решение, что и стало причиной появления следующей модификации, 7.Serie/B.W. или Ausf.F. Вместо применения навесной брони, толщина лобовой верхней плиты корпуса, лобовой плиты башни и маски орудия была доведена до 50 мм, а толщина бортов корпуса и бортов и кормы башни — до 30 мм. Ломаная верхняя лобовая плита корпуса была вновь заменена прямой, но на этот раз с сохранением курсового пулемёта, а бортовые люки башни получили двойные створки. В связи с тем, что масса танка после внесённых изменений выросла на 21 % по сравнению с Ausf.A, для снижения удельного давления на грунт были введены более широкие гусеницы. Другие, менее заметные изменения, включали введение вентиляционных воздухозаборников в среднем лобовом листе для охлаждения тормозов, иное расположение глушителей и слегка изменённые в связи с утолщением брони смотровые приборы и установку курсового пулемёта. На модификации Ausf.F к производству Pz.Kpfw.IV впервые подключились другие фирмы, помимо «Крупп». Последняя получила первый заказ на 500 машин седьмой серии, позднее заказы на 100 и 25 единиц получили фирмы «Вомаг» и «Нибелунгенверке». Из этого количества, с апреля 1941 года по март 1942 года, до переключения производства на модификацию Ausf.F2, было выпущено 462 танка Ausf.F, 25 из которых были ещё на заводе переоборудованы в Ausf.F2.
Panzerkampfwagen IV Ausf.F2 — Ausf.J
Хотя основным назначением 75-мм пушки Pz.Kpfw.IV являлось уничтожение небронированных целей, наличие в её боекомплекте бронебойного снаряда позволяло танку успешно бороться и с бронетехникой, защищённой противопульным или лёгким противоснарядным бронированием. Но против танков с мощным противоснарядным бронированием, таких как британская «Матильда» или советские КВ и Т-34, она оказалась совершенно неэффективна. Ещё в 1940 — начале 1941 года, успешное боевое применение «Матильды» активизировало работы по перевооружению Pz.Kpfw.IV орудием с лучшими противотанковыми возможностями. С 19 февраля 1941 года по личному приказу А. Гитлера были начаты работы по вооружению танка 50-мм пушкой Kw.K.38 L/42, устанавливавшейся также на Pz.Kpfw.III, и в дальнейшем работы по усилению вооружения Pz.Kpfw.IV продвигались также под его контролем. В апреле, один Pz.Kpfw.IV Ausf.D был перевооружён новейшей, более мощной, 50-мм пушкой Kw.K.39 L/60 для демонстрации Гитлеру к его дню рождения, 20 апреля. Был даже намечен выпуск серии из 80 танков с таким вооружением с августа 1941 года, но к тому времени интерес Управления вооружений (Heereswaffenamt) сместился к 75-мм длинноствольному орудию и от этих планов отказались.
Поскольку Kw.K.39 уже была утверждена в качестве вооружения для Pz.Kpfw.III, для Pz.Kpfw.IV было решено выбрать ещё более мощное орудие, которое нельзя было бы установить на Pz.Kpfw.III с его меньшим диаметром погона башни. Ещё с марта 1941 года «Крупп» в качестве альтернативы 50-мм пушке рассматривала новую 75-мм пушку с длиной ствола в 40 калибров, предназначавшуюся для перевооружения штурмовых орудий StuG.III. На дистанции в 400 метров оно пробивало 70-мм броню при угле встречи в 60°, но так как Управление вооружений требовало, чтобы ствол орудия не выступал за габариты корпуса танка, его длина была уменьшена до 33 калибров, что повлекло снижение бронепробиваемости до 59 мм при тех же условиях. Была также запланирована разработка подкалиберного бронебойного снаряда с отделяющимся поддоном, пробивавшего 86-мм броню при тех же условиях. Работы по перевооружению Pz.Kpfw.IV новым орудием шли успешно, и в декабре 1941 года был построен первый прототип с пушкой 7,5 cm Kw.K. L/34,5.
Тем временем началось вторжение в СССР, в ходе которого германские войска столкнулись с танками Т-34 и КВ, малоуязвимыми для основных танковых и противотанковых орудий вермахта и при этом несущими 76-мм пушку, пробивавшую лобовую броню германских танков практически на любых реальных дистанциях боя. Специальная Танковая комиссия, посланная на фронт в ноябре 1941 года для изучения этого вопроса, рекомендовала перевооружение германских танков таким орудием, которое позволило бы им поражать советские машины с больши́х дистанций, оставаясь вне радиуса эффективного огня последних. 18 ноября 1941 года была инициирована разработка танкового орудия, аналогичного по своим возможностям новому 75-мм противотанковому орудию PaK.44. Такое орудие, первоначально получившее обозначение Kw.K.44, было разработано совместно фирмами «Крупп» и «Рейнметалл». Ствол перешёл к нему от противотанкового орудия без изменений, но так как выстрелы последнего были слишком длинны для использования в танке, для танковой пушки был разработан более короткая и толстая гильза, что повлекло переделку казённой части орудия и уменьшение общей длины ствола до 43 калибров. Kw.K.44 получила также отличающийся от противотанковой пушки однокамерный дульный тормоз сферической формы. В таком виде орудие было принято на вооружение как 7,5 cm Kw.K.40 L/43.
Pz.Kpfw.IV с новым орудием первоначально обозначались как «переоборудованные», но вскоре получили обозначение Ausf.F2, в то время как машины Ausf.F со старыми орудиями стали именоваться Ausf.F1, чтобы избежать путаницы. Обозначение танка по единой системе при этом изменилось на Sd.Kfz.161/1. За исключением иного орудия и связанных с этим мелких изменений, таких как установка нового прицела, новых укладок для выстрелов и слегка изменённая бронировка противооткатных устройств пушки, Ausf.F2 ранних выпусков были идентичны танкам Ausf.F1. После месячного перерыва, связанного с переходом на новую модификацию, выпуск Ausf.F2 начался в марте 1942 года и продолжался по июль того же года. Всего было выпущено 175 танков этого варианта и ещё 25 переоборудовано из Ausf.F1.
Появление следующей модификации Pz.Kpfw.IV изначально не было вызвано какими-либо изменениями в конструкции танка. В июне — июле 1942 года приказами Управления вооружений обозначение Pz.Kpfw.IV с длинноствольными орудиями было изменено на 8.Serie/B.W. или Ausf.G, а в октябре обозначение Ausf.F2 было окончательно упразднено и для ранее выпущенных танков этой модификации. Первые танки, выпущенные как Ausf.G, таким образом, были идентичны своим предшественникам, но в ходе дальнейшего производства в конструкцию танка вносилось всё больше изменений. Ausf.G ранних выпусков ещё несли по сквозной системе обозначений индекс Sd.Kfz.161/1, на машинах поздних выпусков сменившийся на Sd.Kfz.161/2. Первые изменения, внесённые уже летом 1942 года, включали новый двухкамерный дульный тормоз грушевидной формы, ликвидацию смотровых приборов в передних бортовых плитах башни и смотрового лючка заряжающего в её лобовой плите, перенос дымовых гранатомётов с кормы корпуса на борта башни и систему облегчения пуска в зимних условиях.
Так как 50-мм лобовая броня Pz.Kpfw.IV всё ещё оставалась недостаточной, не обеспечивая адекватной защиты от 57-мм и 76-мм орудий, она вновь была усилена, путём приварки или, на машинах поздних выпусков, крепления болтами дополнительных 30-мм плит над верхней и нижней лобовыми плитами корпуса. Толщина лобовой плиты башни и маски орудия, вместе с тем, по-прежнему составляла 50 мм и в процессе дальнейшей модернизации танка уже не увеличивалась. Внедрение дополнительного бронирования началось ещё на Ausf.F2, когда в мае 1942 года были выпущены 8 танков с увеличенной толщиной брони, но продвигалось медленно. К ноябрю с усиленным бронированием выпускалось лишь около половины машин, и лишь с января 1943 года оно стало стандартом для всех новых танков. Другим значительным изменением, введённым на Ausf.G с весны 1943 года, стала замена пушки Kw.K.40 L/43 на Kw.K.40 L/48 с длиной ствола 48 калибров, обладавшую несколько более высокой бронепробиваемостью. Производство Ausf.G продолжалось до июня 1943 года, всего было выпущено 1687 танков этой модификации. Из этого числа около 700 танков получили усиленное бронирование и 412 — пушку Kw.K.40 L/48.
Следующая модификация, Ausf.H, стала самой массовой. Первые танки под этим обозначением, сошедшие с конвейера в апреле 1943 года, отличались от последних Ausf.G лишь утолщением переднего листа крыши башни до 16 мм и заднего — до 25 мм, а также усиленными бортовыми передачами с литыми ведущими колёсами, но первые 30 танков Ausf.H из-за задержек с поставками новых комплектующих получили только утолщённую крышу. С лета того же года вместо дополнительного 30-мм бронирования корпуса для упрощения производства были введены цельнокатаные 80-мм плиты. Кроме того, были введены навесные противокумулятивные экраны из 5-мм листов, устанавливавшиеся на большинстве Ausf.H. В связи с этим, за ненадобностью были ликвидированы смотровые приборы в бортах корпуса и башни. С сентября танки получили покрытие вертикального бронирования циммеритом для защиты от магнитных мин.
Танки Ausf.H поздних выпусков получили турельное крепление для пулемёта MG-42 у люка командирской башенки, а также вертикальную кормовую плиту вместо наклонной, бывшей на всех предыдущих модификациях танков. В ходе производства были также введены различные изменения, направленные на удешевление и упрощение производства, такие как введение необрезиненных поддерживающих катков и ликвидация перископического смотрового прибора водителя. С декабря 1943 года лобовые плиты корпуса начали соединяться с бортовыми соединением «в шип», для усиления стойкости при снарядных попаданиях. Производство Ausf.H продолжалось до июля 1944 года. Данные о числе выпущенных танков этой модификации, приводимые в различных источниках, несколько различаются, от 3935 шасси, из которых как танки были завершены 3774, до 3960 шасси и 3839 танков.
Появление с июня 1944 года на сборочных линиях модификации Ausf.J было связано со стремлением как можно более удешевить и упростить производство танка в условиях ухудшающегося стратегического положения Германии. Единственным, но существенным изменением, отличавшим первые Ausf.J от последних Ausf.H, стала ликвидация электропривода поворота башни и связанных с ним вспомогательного карбюраторного двигателя с генератором. Вскоре после начала выпуска новой модификации были ликвидированы пистолетные порты в корме и бортах башни, бесполезные из-за экранов, а также упрощена конструкция других лючков. С июля на месте ликвидированного вспомогательного двигателя начали устанавливать дополнительный топливный бак ёмкостью в 200 литров, но борьба с его подтеканием затянулась до сентября 1944 года. Кроме этого, 12-мм крышу корпуса начали усиливать приваркой дополнительных 16-мм листов. Все последующие изменения были направлены на дальнейшее упрощение конструкции, наиболее заметными среди них были отказ от циммеритового покрытия в сентябре и сокращение числа поддерживающих катков до трёх на борт в декабре 1944 года. Производство танков модификации Ausf.J продолжалось почти до самого конца войны, до марта 1945 года, но снижение темпов производства, связанное с ослаблением промышленности Германии и трудности с поставками сырья, привели к тому, что было выпущено лишь 1758 танков этой модификации.
PzKpfw V «Пантера»— немецкий танк периода Второй мировой войны. Эта боевая машина была разработана фирмой MAN в 1941—1942 годах как основной танк вермахта. По немецкой классификации «Пантера» считалась средним танком.В советской танковой классификации «Пантера» считалась тяжёлым танком, её именовали как Т-5 или Т-V. В ведомственной сквозной системе обозначений военной техники нацистской Германии «Пантера» имела индекс Sd.Kfz. 171. Начиная с 27 февраля 1944 года фюрер приказал использовать для обозначения танка только название «Пантера».
Боевым дебютом «Пантеры» стала битва на Курской дуге, впоследствии танки этого типа активно использовались вермахтом и войсками СС на всех европейских театрах военных действий. По мнению ряда экспертов, «Пантера» является лучшим немецким танком Второй мировой войны и одним из лучших в мире. В то же время танк имел ряд недостатков, был сложен и дорог в производстве и эксплуатации. На базе «Пантеры» выпускались самоходные артиллерийские установки (САУ) «Ягдпантера» и ряд специализированных машин для инженерных и артиллерийских частей немецких вооружённых сил.
Работы по новому среднему танку, предназначенному для замены PzKpfw III и PzKpfw IV, начались в 1938 году. Проект такой боевой машины массой 20 тонн, над которым работали фирмы «Даймлер-Бенц», «Крупп» и MAN, получил индекс VK 20.01. Работа над новым танком шла достаточно медленно, поскольку надёжные и проверенные в боях средние танки вполне удовлетворяли немецких военных. Тем не менее, к осени 1941 года конструкция шасси была в целом проработана. Однако к этому времени ситуация изменилась.
После начала войны с Советским Союзом немецкие войска встретились с новыми советскими танками — Т-34 и КВ. Первоначально советская техника не вызвала большого интереса у немецких военных, но к осени 1941 года темпы немецкого наступления стали падать, а с фронта начали приходить сообщения о превосходстве новых советских танков — особенно Т-34 — над немецкими. Для изучения советских танков немецкими военными и техническими специалистами была создана специальная комиссия, в которую входили ведущие немецкие конструкторы бронетанковой техники, в частности Ф. Порше и Г. Книпкамп. Немецкие инженеры детально изучили все достоинства и недостатки Т-34 и других советских танков, после чего вынесли решение о необходимости реализации в немецком танкостроении таких новшеств, как наклонное расположение брони, ходовая часть с большими катками и широкие гусеницы.Работы над 20-тонным танком были прекращены, вместо этого 25 ноября 1941 года фирмам «Даймлер-Бенц» и MAN был выдан заказ на прототип 35-тонного танка с использованием всех этих конструктивных решений. Перспективный танк получил условное название «Пантера». Для определения наиболее подходящего для вермахта прототипа также была образована «Пантеркомиссия» из ряда видных военных деятелей Третьего рейха.
Весной 1942 года оба подрядчика представили свои прототипы. Опытная машина фирмы «Даймлер-Бенц» даже внешне сильно напоминала Т-34 — немецкие инженеры полностью заимствовали компоновку с задним расположением моторно-трансмиссионного отделения. В своём стремлении добиться сходства с «тридцатьчетвёркой» они предложили даже оснастить танк дизельным двигателем, хотя острая нехватка дизельного топлива в Германии (оно в подавляющем большинстве шло на нужды подводного флота) делало этот вариант бесперспективным. Адольф Гитлер проявлял большой интерес и склонность к этому варианту, фирма «Даймлер-Бенц» даже получила заказ на 200 машин. Однако в итоге заказ был аннулирован, а предпочтение было отдано конкурирующему проекту фирмы MAN. Комиссия отметила ряд преимуществ проекта MAN, в частности более удачную подвеску, бензиновый двигатель, лучшую маневренность, меньший вылет орудийного ствола. Также высказывались соображения, что схожесть нового танка с Т-34 приведёт к путанице боевых машин на поле боя и потерям от своего же огня.
Прототип фирмы MAN был выдержан целиком в духе немецкой танкостроительной школы: переднее расположение трансмиссионного отделения и заднее — моторного, индивидуальная торсионная «шахматная» подвеска конструкции инженера Г. Книпкампа. В качестве основного вооружения на танк устанавливалась указанная фюрером 75-мм длинноствольная пушка производства фирмы «Рейнметалл» (Rheinmetall). Выбор относительно небольшого калибра определялся желанием получить высокую скорострельность и большой возимый боезапас внутри танка. Интересно, что в проектах обеих фирм немецкие инженеры сразу же отказались от подвески типа Кристи, использовавшейся в Т-34, сочтя её конструкцию негодной и устаревшей. Над созданием «Пантеры» работала большая группа сотрудников фирмы MAN под руководством главного инженера танкового отдела фирмы П. Вибикке. Также значительный вклад в создание танка внёс инженер Г. Книпкамп (ходовая часть) и конструкторы фирмы «Рейнметалл» (пушка).
После выбора прототипа началась подготовка к быстрейшему запуску танка в серийное производство, которое началось в первой половине 1943 года.
Производство
Серийный выпуск PzKpfw V «Пантера» продолжался с января 1943 года по апрель 1945 года включительно. Помимо фирмы-разработчика MAN «Пантеру» выпускали такие известные немецкие концерны и предприятия, как «Даймлер-Бенц», «Хеншель», «Демаг» и др. Всего в производстве «Пантеры» задействовалось 136 смежников, распределение поставщиков по узлам и агрегатам танка было следующим: бронекорпуса — 6; двигатели — 2; коробки перемены передач — 3; гусеницы — 4; башни — 5; вооружение — 1; оптика — 1; стальное литьё — 14; поковки — 15; крепёж, прочие узлы и агрегаты — остальные предприятия.
Кооперация в производстве «Пантеры» была очень сложной и развитой. Поставки важнейших узлов и агрегатов танка дублировались, чтобы избежать перебоев в снабжении при различного рода нештатных ситуациях. Это оказалось очень полезным, поскольку местоположение участвующих в процессе производства «Пантеры» предприятий было известно командованию военно-воздушных сил союзников и практически все они испытали на себе довольно успешные бомбовые удары противника. В результате руководство Министерства вооружений и боеприпасов Третьего рейха было вынуждено эвакуировать часть производственного оборудования в небольшие города, менее привлекательные для массированных бомбовых ударов союзников. Также выпуск узлов и агрегатов «Пантеры» был организован в различного рода подземных укрытиях, ряд заказов был передан мелким предприятиям. Поэтому изначального плана по выпуску 600 «Пантер» в месяц ни разу достичь не удалось, максимум серийного выпуска пришёлся на июль 1944 года — тогда заказчику было сдано 400 машин. Всего было выпущено 5976 «Пантер», из них в 1943 году — 1768, в 1944 — 3749, в 1945—459. Таким образом, PzKpfw V стал вторым по численности танком Третьего рейха, уступив по объёмам выпуска лишь PzKpfw IV.
Описание конструкции
Броневой корпус и башня
Корпус танка собирался из катаных поверхностно закалённых броневых плит средней и низкой твёрдости, соединённых «в шип» и сваренных двойным швом. Верхняя лобовая деталь (ВЛД) толщиной 80 мм имела рациональный угол наклона в 57° относительно нормали к горизонтальной плоскости. Нижняя лобовая деталь (НЛД) толщиной 60 мм устанавливалась под углом 53° к нормали. Полученные при обмере трофейной «Пантеры» на полигоне в Кубинке данные несколько отличались от вышеприведённых: ВЛД толщиной 85 мм имела наклон 55° к нормали, НЛД — 65 мм и 55° соответственно. Верхние бортовые листы корпуса толщиной 40 мм (на поздних модификациях — 50 мм) наклонены к нормали под углом 42°, нижние устанавливались вертикально и имели толщину 40 мм. Кормовой лист толщиной 40 мм наклонён к нормали под углом 30°. В крыше корпуса над отделением управления имелись люки-лазы для механика-водителя и стрелка-радиста. Крышки люков приподнимались вверх и сдвигались в сторону, как на современных танках. Кормовая часть корпуса танка разделялась броневыми перегородками на 3 отсека, при преодолении водных преград ближние к бортам танка отсеки могли заполняться водой, но в средний отсек, где находился двигатель, вода не попадала. В днище корпуса имелись технологические люки для доступа к торсионам подвески, спускным кранам системы питания, охлаждения и смазки, откачивающей помпе и спускной пробке картера коробки переключения передач.
Башня «Пантеры» представляла собой сварную конструкцию из катаных броневых листов, соединённых «в шип». Толщина бортовых и кормовых листов башни 45 мм, наклон к нормали 25°. В передней части башни в литой маске устанавливалось орудие. Толщина маски пушки 100 мм. Вращение башни производилось гидравлическим механизмом, осуществлявшим отбор мощности от двигателя танка; скорость вращения башни зависела от оборотов двигателя, при 2500 об/мин время поворота башни составляло 17 секунд вправо и 18 секунд влево. Также был предусмотрен ручной привод вращения башни, 1000 оборотов маховика соответствовала повороту башни на 360°. Башня танка неуравновешенна, из-за чего её поворот вручную при крене более чем 5° был невозможен. Толщина крыши башни составляла 17 мм, на модификации Ausf. G её увеличили до 30 мм. На крыше башни устанавливалась командирская башенка, с 6 (позднее с 7) смотровыми приборами.
Вооружение
Основным вооружением танка являлась 75-мм танковая пушка KwK 42 производства фирмы «Рейнметалл-Борзиг». Длина ствола орудия 70 калибров / 5250 мм без учёта дульного тормоза и 5535 мм вместе с ним. К основным конструктивным особенностям пушки относятся: полуавтоматический вертикальный клиновый затвор копирного типа; противооткатные устройства: гидравлический тормоз отката; гидропневматический накатник; подъёмный механизм секторного типа.
Стрельба из орудия была возможна только снарядами с электрозапальной втулкой, кнопка электроспуска размещалась на маховике подъёмного механизма. Башня была оборудована устройством продувки канала орудия после выстрела, которое состояло из компрессора и системы шлангов и клапанов. Воздух для продувки отсасывался из короба гильзоулавливателя.
Боекомплект пушки состоял из 79 выстрелов для модификаций A и D и 82 выстрелов для модификации G. В боекомплект входили бронебойные снаряды Pzgr. 39/42, подкалиберные снаряды Pzgr. 40/42 и осколочно-фугасные Sprgr.42
Двигатель и трансмиссия
На первых 250 танках устанавливался 12-цилиндровый V-образный карбюраторный двигатель «Майбах» (Maybach) HL210P30 объёмом 21 л. С мая 1943 года его сменил «Майбах» HL230P30. На новом моторе были увеличены диаметры поршней, рабочий объём двигателя возрос до 23 л. По сравнению с моделью HL210P30, где блок цилиндров был алюминиевым, эта деталь у HL230P30 изготавливалась из чугуна, из-за чего масса двигателя возросла на 350 кг. HL230P30 развивал мощность 700 л. с. при 3000 об/мин. Максимальная скорость танка с новым двигателем не увеличилась, но запас тяги вырос, что позволило более уверенно преодолевать бездорожье.
Трансмиссия состояла из главного фрикциона, карданной передачи, коробки переключения передач (КПП) АК 7-200, механизма поворота, бортовых передач и дисковых тормозов. Коробка передач — трёхвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерён и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.
КПП и механизм поворота выполнялись в виде единого агрегата, что уменьшало количество центровочных работ при сборке танка, но демонтаж габаритного узла в полевых условиях был трудоёмкой операцией.
Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.
Ходовая часть
Ходовая часть танка с «шахматным» расположением опорных катков конструкции Г. Книпкампа обеспечивала хорошую плавность хода и более равномерное распределение давления на грунт по опорной поверхности в сравнении с иными техническими решениями. С другой стороны, такая конструкция ходовой части была сложна в производстве и ремонте, а также имела большую массу. Так, для замены одного катка из внутреннего ряда требовалось демонтировать от трети до половины внешних катков. На каждый борт танка приходилось по 8 опорных катков большого диаметра. В качестве упругих элементов подвески использовались двойные торсионы, передняя и задняя пара катков снабжалась гидравлическими амортизаторами. Ведущие катки — передние, со съёмными венцами, зацепление гусениц цевочное. Гусеницы стальные мелкозвенчатые, каждая из 86 стальных траков. Траки литые, шаг трака 153 мм, ширина 660 мм.
anzerkampfwagen VI «Tiger I»— немецкий тяжёлый танк времён Второй мировой войны, прототипом которого был танк VK4501 (H), разработанный в 1942 году фирмой «Хеншель» под руководством Эрвина Адерса. Наряду с прототипом фирмы Хеншель был представлен и проект Порше: VK4501 (P), но выбор военной комиссии пал на вариант Хеншель, хотя Гитлер более благоволил к изделию Порше. В ведомственной сквозной классификации бронетехники нацистской Германии также обозначался как SdKfz 181. Изначально танк получил обозначение Pz.Kpfw.VI (Sd.Kfz.181) Tiger Ausf.H1, но после принятия на вооружение одноимённого нового тяжёлого танка PzKpfw VI Ausf. B в название добавили римскую цифру «I» для отличия от более поздней машины, которая в свою очередь именовалась как «Тигр II». Хотя в конструкцию танка вносились небольшие изменения, модификация танка была всего лишь одна. В советских документах танк «Тигр» обозначался как T-6 или T-VI.
Впервые танки «Тигр I» пошли в бой 29 августа 1942 года у станции Мга под Ленинградом, массированно начали применяться со сражения на Курской дуге, использовались вермахтом и войсками СС вплоть до окончания Второй мировой войны. На момент создания машина являлась сильнейшей по вооружению и бронированию среди всех танков мира; такое положение сохранялось как минимум до ноября 1943 года.
Общее количество выпущенных машин — 1354 единицы. Затраты на производство — 1 млн рейхсмарок (в два раза дороже любого танка тех времён).
История создания
Первые работы по созданию танка «Тигр» начались в 1937 году. К этому моменту на вооружении вермахта вообще не было тяжёлых танков прорыва, аналогичных по назначению советским Т-35 или французским Char B1. С другой стороны, в планируемой военной доктрине (опробованной позже в Польше и во Франции) тяжёлым малоподвижным машинам практически не было места, поэтому требования военных к такого рода танку были довольно расплывчаты. Тем не менее, Эрвин Адерс, один из ведущих конструкторов фирмы «Хеншель» (Henschel) начал проработку 30-тонного «танка прорыва» (Durchbruchwagen). В течение 1939—1941 гг. фирма «Хеншель» построила два опытных образца, известных под обозначениями DW1 и DW2. Первый из прототипов был без башни, на второй устанавливалась башня от серийного PzKpfw IV. Толщина броневой защиты прототипов не превышала 50 мм.
После нападения Третьего рейха на Советский Союз немецким военным стала очевидной необходимость качественного усиления танкового парка вермахта. Немецкий средний танк PzKpfw IV Ausf. E-F сильно уступал по основным характеристикам советскому среднему танку (в немецкой классификации тех лет Mittlerschwerer — средне-тяжёлому) Т-34 обр. 1941 г. Аналога КВ-1 в вермахте не было совсем. Хотя за счёт высокого мастерства экипажей, хорошего насыщения танковых частей артиллерией сопровождения, отличному взаимодействию с авиацией немецкие войска успешно выводили из строя как Т-34, так и КВ. Однако, в значительном числе боевых эпизодов в руках грамотных советских танкистов «тридцатьчетвёрки» и КВ наглядно показали, что хорошая обзорность, отличная эргономика всё же полностью не компенсируют слабое бронирование и вооружение PzKpfw IV Ausf. E-F — с преодолением хаоса и неразберихи в советском командовании эти машины стали представлять всё большую угрозу для вермахта. Кроме того, по ходу войны немецким войскам всё чаще приходилось сталкиваться с заранее подготовленной обороной противника, где необходимость тяжёлого танка прорыва уже не подвергалась сомнению. Решение возникших задач разделилось на два направления — модернизацию уже существующих образцов бронетехники (PzKpfw III и PzKpfw IV) и ускоренному созданию своего аналога советского КВ-1.
Вскоре после нападения на СССР конструкторским бюро двух известных машиностроительных фирм, «Хеншель» и «Порше», поступили тактико-технические требования на тяжёлый танк прорыва проектной массой 45 тонн. В распоряжении главы первого КБ Эрвина Адерса уже был значительный багаж наработок по DW1 и DW2, тогда как возглавлявший «конкурентов» Фердинанд Порше только пробовал себя в танкостроении. Представление опытных образцов было приурочено к 20 апреля 1942 года — дню рождения фюрера, времени на разработку и постройку прототипов было немного. Эрвин Адерс и сотрудники его КБ пошли по традиционному пути немецкой танкостроительной школы, выбрав для нового тяжёлого танка ту же компоновочную схему, что и у PzKpfw IV, и применив на танке новое изобретение конструктора Г. Книпкампа — «шахматное» расположение опорных катков в четыре ряда. До того оно применялось только на тягачах и бронетранспортёрах фирмы «Hanomag», использование его для танка было новшеством в мировом танкостроении. Таким образом была успешно решена задача повышения плавности хода, и, соответственно, и повышения точности стрельбы на ходу.
Прототип фирмы Хеншель получил обозначение VK4501 (H). Фердинанд Порше, более известный в то время новаторскими работами в области автомобилестроения (в том числе спортивного), попытался перенести свой подход в новую область. На его прототипе были реализованы такие решения, как высокоэффективные продольные торсионы в системе подвески и электротрансмиссия. Однако по сравнению с прототипом фирмы «Хеншель» машина Ф. Порше была конструктивно сложнее и требовала больше дефицитных материалов, в частности меди (использовалась в генераторах, необходимых для электротрансмиссии). Прототип доктора Ф. Порше проходил испытания под обозначением VK4501 (P). Зная об отношении к нему фюрера и не сомневаясь в победе своего детища, Ф. Порше, не дожидаясь решения комиссии, распорядился о запуске в производство ходовой части под свой новый танк без испытаний, со сроком начала поставок фирмой Nibelungenwerk в июле 1942 года. Однако, при показе на Куммерсдорфском полигоне был выбран танк фирмы Хеншель, ввиду большей надёжности ходовой части и лучшей проходимости по пересечённой местности, отчасти — из-за меньших финансовых затрат. Башня же была позаимствована у танка Порше, так как башни, заказанные для танка фирмы Хеншель были в процессе доработок или находились в стадии прототипов. Кроме того, под вышеуказанную боевую машину проектировались башни с орудием KWK L/70 7,5 cm., калибр которого (75 мм) в 1942 году уже не удовлетворял потребностям Вермахта. В результате этот гибрид с шасси фирмы «Хеншель и сын» и башней Порше прославился на весь мир под обозначением Pz VI «Tiger» Ausf E, а "Тигры" Порше были произведены в количестве 5 машин, однако из изготовленных 90 шасси было создано тяжелое штурмовое орудие, получившее имя своего «отца», Ф. Порше — «Фердинанд».
Конструкция
Управление танком осуществлялось при помощи руля (аналогичного автомобильному). При этом само управление было достаточно простым и не требовало особых навыков.
Броневой корпус и башня
Башня поворачивалась при помощи гидравлической трансмиссии (ёмкость системы башенного механизма — 5 литров масла). Поворот башни на 360 градусов при помощи гидропривода занимал от 60 секунд на максимальной скорости до 60 минут на минимальной, также была возможность вращения башни при помощи ручного привода.
Двигатель и трансмиссия
Maybach HL 230P45 — V-образный 12-цилиндровый карбюраторный двигатель с водяным охлаждением (HL 230 являлся развитием HL 210, которым были оснащены первые 250 танков «Тигр»). Двигатель имеет рабочий объём 23 095 см³ (1925 см³ на цилиндр).
Моторы «Майбах» HL210P45 и HL230P45 имели по четыре карбюратора «Солекс» 52 FF J и D, a HL230P30 — один карбюратор «Бош» PZ 12. Максимальная мощность 700 л. с. (515 кВт) при 3000 об/мин. Топливные баки — 530 литров . Максимальный крутящий момент 1850 Н·м при 2100 об/мин. Картер и блок цилиндров выполнены из серого литейного чугуна. Головки цилиндров изготовлены из чугуна. Двигатель весит 1200 кг и имеет линейные размеры 1000×1190×1310 мм. Двигателю требовалось 28 литров масла. Топливо — этилированный бензин OZ 74, октановое число 74.
Охлаждение двигателя — водяной радиатор вместимостью 120 литров и четыре вентилятора. Смазка двигателей вентилятора — 7 литров масла.
Коробка передач «Майбах-Олвар» с восемью передачами переднего хода и четырьмя — заднего. Привод управления — гидравлический (ёмкость — 30 литров масла), полуавтоматический.
Ходовая часть
Подвеска — индивидуальная торсионная, шахматное расположение катков в четыре ряда, восемь на борт. Катки — большого диаметра, без поддерживающих роликов. Ведущее колесо — спереди. Интересная особенность — танк имел так называемые «транспортные гусеницы», которые были у́же боевых, и использовались для перевозки машин на железнодорожных платформах, так как ввиду своей «чрезмерной» ширины танк не умещался на них.
Средства наблюдения
Прицел TZF9b, позже TZF9с.
Средства связи
Радио FuG 5
Вооружение
Изначально на танке «Тигр» планировалось установить 75-мм орудие, аналогичное стоявшему на Pzkfw IV. Но в ходе разработки фирма «Хеншель» планировала установить 75-мм пушку с коническим каналом ствола (которую ещё предстояло создать), а Порше изначально планировал установить на свой танк 88-мм пушку. В ходе испытаний выяснилось, что 88-мм пушка значительно превосходит по своей мощности 75-мм. Таким образом, на Тигр фирмы «Хеншель» установили башню от танка Порше с 88-мм пушкой (8,8 cm KwK 36).
Модификации Pz.VI Ausf E (тропический вариант). Дополнительно был оборудован воздушными фильтрами «Feifel» большего объема. Pz.VI Ausf E (с зенитным пулемётом MG 42). Использовался на Западном фронте.
Штатная организация
Основной тактической единицей танковых войск вермахта был танковый батальон, который состоял вначале из двух, а затем из трёх рот. Батальон 3-ротного состава имел по штату 45 танков[5]. Как правило, 2 или 3 батальона образовывали танковый полк, обычно придававшийся корпусному командованию для усиления (однако случаи формирования из одних «Тигров» целых полков неизвестны).
По штату 1945 года батальон состоял из трёх рот по 14 танков в каждой. Ещё три танка было в штабе батальона. Всего батальон имел 45 «Тигров». В батальоне также были пять ремонтно-эвакуационных танков «Бергепантера», 34 тягача, 171 автомобиль и 11 зенитных танков. Батальон придавался целиком или поротно как средство усиления пехотному, танковому или мотопехотному соединению.
По одной роте «Тигров» также имели в 1943 году элитная моторизованная дивизия вермахта «Großdeutschland» («Великая Германия») и дивизии СС: 1-я дивизия СС-Лейбштандарт «Adolf Hitler» («Адольф Гитлер») 2-я танковая дивизия СС «Das Reich» («Рейх») 3-я танковая дивизия СС «Totenkopf» («Мёртвая голова»)
Первый бой
Рано утром 23 августа 1942 года первые четыре серийных «Тигра» были погружены на железнодорожные платформы и отправлены на фронт. Испытать новейшие танки немцы хотели в штурме Ленинграда. Пока «Тигры» перевозились по железной дороге, ранним утром 27 августа началась Синявинская наступательная операция советских войск под Ленинградом. 29 августа «Тигры» выгрузились из эшелона на станции Мга. Только что выгрузившиеся танки хотели бросить против успешного советского наступления. Но уже во время выдвижения на исходные позиции начались поломки. У двух танков вышла из строя коробка передач, у третьего — перегрелся и загорелся двигатель. Эти агрегаты, и так перегруженные большой массой танка, испытывали дополнительную нагрузку из-за движения по мокрой земле. В кратчайшие сроки в ремонтных мастерских с использованием присланных самолётом с завода-изготовителя деталей танки были отремонтированы и 15 сентября вновь вошли в строй.
22 сентября всё тот же укомплектованный «Тиграми» взвод вместе с танками PzKpfw III принял участие в наступлении 170-й пехотной дивизии на части 2-й советской ударной армии, в той же самой болотистой местности под Ленинградом. В результате этого сражения у одного танка после попадания снаряда заглох двигатель, а три других сумели дойти до передовой противника, получив серьёзные повреждения, и остановились там из-за бездорожья и технических проблем. Из четырёх танков три были эвакуированы, а один, со снятым немцами оборудованием и взорванный, был захвачен советскими войсками. По другим данным, подбитых «Тигров» на ленинградском направлении 21 сентября 1942 года на дороге Мга — Синявино было шесть, и один из них по состоянию на 2009 год представлен на открытой танковой площадке Ленино-Снегирёвского военно-исторического музея.
Следующий бой «Тигров» был более удачным для них: 12 января 1943 года четыре «Тигра», пришедшие на подмогу 96-й пехотной дивизии вермахта, подбили 12 советских Т-34. Тем не менее, в ходе боёв по прорыву блокады Ленинграда 17 января 1943 года советские войска захватили один практически неповреждённый «Тигр». Экипаж покинул его, не уничтожив даже новенький технический паспорт, приборы, оружие.
Полноценный дебют «Тигров» состоялся во время боёв под Харьковом в феврале — марте 1943 года. В частности, моторизованная дивизия «Великая Германия» имела к началу боёв 9 танков «Тигр», составлявших 13-ю роту танкового полка, тд СС «Адольф Гитлер» имела 10 «Тигров» (1-й танковый полк) , тд СС «Рейх» — 7, тд СС «Мертвая голова» — 9.
Panzerkampfwagen VI Ausf. B «Tiger II» — немецкий тяжёлый танк заключительного периода Второй мировой войны. Производился серийно с марта 1944 года и до конца войны. Всего выпущено 489 танков.
Мощнейший танк времён Второй мировой войны производившийся серийно и последний тяжёлый танк нацистской Германии. Благодаря очень мощной 88-мм пушке был способен эффективно поражать огнём любые танки антигитлеровской коалиции. Толстые листы брони, расположенные под большими углами наклона, обеспечивали танку весьма высокую защиту от большинства противотанковых средств того времени. Вместе с тем высокий вес и недостаточная мощность двигателя обусловили невысокие ходовые качества и общую низкую надёжность «Тигра II».
Обозначения и названия танка
В процессе разработки проекта, обозначение перспективной машины несколько раз менялось. Итоговая история изменения обозначения проекта танка при создании выглядела следующим образом: VK 45.02 (H) — присвоено 15 апреля 1942 года; Tiger II VK 45.02 (H) — 18 сентября 1942 года; Tiger III (VK 45.03) — 12 октября 1942 года; Henschel Tiger B — 8 января 1943 года; Tiger II VK 45.03 — 3 марта 1943 года; Pz.Kpfw. Tiger Ausf. B, Pz.Bef.Tiger Ausf. B — 2 июня 1943 года.
Серийный танк получил следующие обозначения и названия: по специальной немецкой классификации — Sd.Kfz. 182; по армейской немецкой классификации — Panzerkampfwagen VI Ausf. B (PzKpfw VI Ausf. B, Pz. VI Ausf. B); «Tiger II» (применялось в армиях различных воюющих сторон как полуофициальное обозначение); «Королевский тигр» ; «Тигр-Б» (в ряде официальных советских документов 1940-х годов).
История разработки
После встречи войск вермахта с советскими танками КВ-1 и Т-34 в Германии резко активизировались работы по созданию тяжёлого танка, результатом которых стало появление на полях сражений танка «Тигр», сильнейшего на тот момент в мире. Однако действия разведки и допросы пленных советских офицеров, в том числе весьма высокого ранга, позволили немецкому командованию составить вполне реальное представление о возможностях военно-промышленного комплекса СССР. Картина для немецких войск вырисовывалась не самая радужная — было ясно, что очень вероятно скорое появление в распоряжении Красной армии новых танков с характеристиками, далеко превосходящими сегодняшние, причём в очень больших количествах.
Кроме того, у Управления вооружений вермахта и лично Гитлера имелось стойкое желание иметь танк, вооружённый очень удачной и мощной 88-мм пушкой KwK 43 L/71, которую в силу её размеров ни на одном из имевшихся танков разместить не удавалось.
Все эти факторы вылились в концепцию танка-истребителя, который должен был быть максимально защищён и вооружён максимально мощным орудием. При этом подвижностью машины можно было пренебречь — предполагалось, что танк будет действовать в обороне, преимущественно из засад, и обстреливать противника с больших расстояний, что позволяла великолепная прицельная оптика.
В августе 1942 года фирмы «Нибелунгенверке» под руководством Фердинанда Порше, и «Хеншель и сын АГ», чьё КБ возглавлял доктор Эрвин Адерс, получили техническое задание на танк с более толстой бронёй, чем у «Тигра», расположенной к тому же под большими углами наклона, как у Т-34. Вооружение танка должна была составлять 88-мм пушка KwK 43 L/71 с длиной ствола 71 калибр (такая же, как на истребителе танков «Фердинанд»).
Разрабатывая новый проект, Порше взял за основу свой отвергнутый ранее проект «Тигра» VK 4501(P) и постарался подогнать его под новое техническое задание. Получившаяся машина «тип 130» в общем повторяла «Тигр Порше» и должна была нести 150-мм пушку (длина ствола 37 калибров) или 105-мм пушку (70 калибров), в башне, смещённой вперёд. Однако вскоре Порше забросил этот проект и разработал новый, получивший обозначение VK 4502(P). Поскольку в среде конструкторов господствовало убеждение, что на этот раз Порше выиграет соревнование с Адерсом, фирма «Вегманн» начала разработку башни для танка Порше. К началу 1943 года альтернативный проект VK 4502(H) разработал и Адерс.
Однако по итогам испытаний прототип Порше вновь был отклонён. Основной причиной являлась сложная электрическая трансмиссия танка, требовавшей большое количество дефицитных материалов (в частности, меди). Проект Адерса же был в принципе одобрен, и в январе 1943 года контракт с фирмой «Хеншель» был подписан. Однако Адерсу предложили включить в свою машину некоторые удачные конструктивные решения, применённые фирмой MAN в разрабатывавшемся параллельно проекте танка «Пантера II». В первую очередь это было продиктовано желанием добиться определённой степени унификации этих машин. Проект танка пришлось несколько доработать, и этот процесс затянулся на полгода. В итоге второй проект фирмы «Хеншель», VK 4503(H), был готов только к осени 1943 года, а в октябре был изготовлен его прототип.
Однако к этому моменту, когда проект Порше был отклонён, для его модели уже было изготовлено 50 башен. Башни Порше отличались обтекаемой формой и основанием командирской башенки, выступавшим за боковую стенку. Эти уже изготовленные башни было решено использовать для вооружения первых 50 танков с корпусами Хеншеля. Таким образом, первые «Королевские тигры» всё-таки получили кое-что и от Порше. В дальнейшем (с июля 1944 года) танки оснащались новой башней Адерса упрощённой конфигурации, но с большей толщиной брони в лобовых деталях.
Серийное производство
С фирмой Хеншель сначала был заключён контракт на производство трёх опытных экземпляров, а затем в октябре 1942 года — на поставку ещё 176 танков. Первый опытный экземпляр V1 сошёл с конвейера в октябре 1943 года, а первые серийные танки были выпущены в январе 1944, и в июне этого года начали поступать в танковые батальоны. Производство танков постоянно задерживалось в связи с союзническими бомбардировками или нехваткой материалов, так что до окончания производства в марте 1945 года было выпущено, по разным оценками, от 479 до 489 «Тигров II». Тем не менее, на заводах Хеншеля удалось достичь достаточно высокого для такой машины темпа сборки — так, на пике производства, на сборку «Королевского тигра» от начала и до конца уходило 15 дней.
В процессе серийного производства конструкция танка незначительно модифицировалась. Изменения касались главным образом установки несколько усовершенствованного варианта орудия KwK 43 L/71, пушки KwK 43/III того же калибра и схожих характеристик, но более технологичной в производстве и имевшей ствол, состоявший из двух частей. Кроме того, пушка имела слегка видоизменённую маску. Также присутствовал ряд мелких усовершенствований бронирования силового отделения. Кроме того, танки отличались друг от друга способом крепления ЗИП на надгусеничных полках.
К моменту оккупации Касселя и прекращения работы завода «Хеншель и сын АГ», в разной степени готовности находились ещё несколько усовершенствований для «Тигра II».
Непосредственно перед оккупацией в стадии разработки на фирме находился проект усовершенствованной системы рулевого управления, которая, при сохранении всех базовых характеристик, позволила бы существенно упростить производство, а кроме того, добиться значительного увеличения крутящего момента. Необходимость в таком усовершенствовании была продиктована появлением нового двигателя «Майбах» объёмом 23 л и мощностью около 1000 л. с., который планировалось использовать на «Тигре II».
Также предпринимались попытки адаптировать для танка различные двигатели других фирм, в частности, «Аргус», «Штейер-Даймлер-Пух» и «Клокнер-Гумбольд-Дойц верке». «Аргус» представил двигатель Н-образной формы, «Штейер-Даймлер-Пух» — V-образной, а «Клокнер-Гумбольд-Дойц верке» предложила использовать дизель. Фирма БМВ также представила свой вариант силовой установки, так называемый «БМВ-звездообразный», однако его использование оказалось невозможным по причине нехватки места в моторном отсеке. С декабря 1944 года начался второй этап работы над проектом переоснащения «Тигра II» другим двигателем, который продолжался вплоть до оккупации и не успел дать каких-либо реальных результатов.
Также в 1943 году были начаты работы по разработке проекта новой гидравлической трансмиссии для «Королевского тигра», также не вышедшие из стадии опытных конструкций.
Модификации
Существовал в единственной модификации — PzKpfw VI Ausf. B. 3 опытных экземпляра V1—V3 и 47 первых серийных танков (номера ходовых частей 280001-250047) были выпущены с башнями, изготовленными для модели VK 4502(P) Порше, все последующие (280048-250489) — с башнями для VK 4502(H) Хеншеля.
10 танков (с башнями типа «Хеншель») были переоборудованы в командирские танки (Panzerbefelhswagen Tiger II) двух типов: Sd.Kfz. 267 — командирские танки для связи в звене «полк — дивизия», с радиостанциями Fu5 (штатной) и Fu8, переделано 5 машин. Sd.Kfz. 268 — командирские танки для связи в звене «рота — батальон», с радиостанциями Fu5 (штатной) и Fu7, переделано также 5 машин.
Из-за размещения дополнительных радиостанций боекомплект на всех машинах был урезан до 63 снарядов.
Описание конструкции
«Тигр II» имел классическую компоновку (отделение управления — в лобовой, боевое — в средней, моторное — в кормовой части танка) с передним расположением трансмиссии. Танк имел круговое противоснарядное бронирование и пушечно-пулемётное (смешанное) вооружение с расположением артиллерийского вооружения в башне кругового вращения. Экипаж «Тигра II» состоял из пяти человек: механика-водителя и стрелка-радиста, находившихся в отделении управления, и командира, наводчика и заряжающего, размещавшихся в трёхместной башне.
Броневой корпус и башня
По бронированию «Тигр II» является одним из самых защищённых серийных танков Второй мировой войны.
Корпус и башня танка выполнялись с использованием минимального количества бронеплит, что было сделано как для усиления защищённости танка, так и для упрощения процесса производства. Для изготовления корпуса использовались шесть бронеплит толщиной от 180 до 25 мм, при этом все броневые листы были сварены с использованием сложных способов их соединения (шипы, «ласточкин хвост» и т. п.). Использовалась катаная гомогенная броня, но ввиду сниженного в ней содержания легирующих металлов (в частности, никеля) её качество оказалось несколько ниже, чем, к примеру, у «Тигра I» или «Фердинанда».
Эффективность бронирования повышалась за счёт установки бронеплит верхней части корпуса и башни под большими углами наклона (рациональное расположение бронелистов). Верхний лобовой лист толщиной 150 мм устанавливался под углом 50° к вертикали, 100-мм нижний лобовой лист — под таким же, но обратным углом. Верхние (25°) боковые, нижние (вертикальные) боковые и кормовой (30°) листы имели одинаковую толщину — 80 мм. Дно и крыша корпуса — 40—42 мм.
Башня модели Порше, устанавливавшаяся на 50 первых серийных «Тигров II», имела обтекаемую форму. Отличительной особенностью башни этого типа также являлось основание командирской башенки, выступавшее за боковую стенку. Бронирование лобовой детали башни составляло 107 мм (10°), бортов и кормы — 80 (20°). В целом, башня имела довольно удачную форму, однако присутствовал и серьёзный недостаток — закруглённая лобовая деталь создавала заметный «заман». Снаряд, попадавший в скошенную часть брони, «отражался» вниз, в относительно тонкую броню крыши корпуса (этим же недостатком страдали, к примеру, башни советских танков Т-54 первых выпусков). Башня модели Адерса имела несколько упрощённую конструкцию, но была лишена такого недостатка. Кроме того, толщина лобовой детали была усилена до 180 мм (10°).
В лобовом листе башни на цапфах устанавливалось 88-мм орудие KwK 43 L/71. Пушка имела внушительные размеры и вес, поэтому требовала мощной платформы. Специально для установки этой пушки внутренний погон башни был увеличен до 1850 мм, а в её передней части оставлено большое пространство для вынесенных вперёд массивных цапф. Пушка прикрывалась маской, бронирование которой на обоих типах башни составляло от 65 до 100 мм. Чтобы уравновесить колоссально утяжелившуюся переднюю часть башни и одновременно облегчить работу заряжающего, в задней части башни имелась крупная кормовая ниша с боеукладкой на 22 выстрела. Несмотря на то, что пушка практически разделяла башню пополам, почти доходя до её задней стенки, башня оставалась в целом достаточно просторной. Полный оборот башни гидроприводом осуществлялся за 19—77 секунд, в зависимости от числа оборотов главного двигателя, который приводил в действие гидропривод вращения башни. Также башню можно было повернуть вручную, сделав 704 оборота ручного маховика наводчика или 680 оборотов маховика заряжающего.
Помимо боеукладок, с внутренней стороны корпуса были размещены многочисленные стеллажи для дополнительного оборудования.
Количество отверстий в корпусе танка и башне попытались свести к минимуму. В лобовом листе в шаровой установке располагался курсовой пулемёт. Эвакуационные люки водителя и стрелка-радиста размещались на крыше корпуса, прямоугольный люк заряжающего — на крыше башни, а командир и наводчик пользовались круглым люком командирской башенки. В задней части башни имелся большой люк (520×476 мм), использовавшийся для загрузки снарядов, выброса стреляных гильз, экстренной эвакуации экипажа и замены пушки в заводских условиях. В люке имелась амбразура для стрельбы из личного оружия. Ещё одно отверстие (круглое, диаметром 230 мм) располагалось на крыше башни над казённой частью орудия и служило для лучшей вентиляции боевого отделения и удаления из него пороховых газов.
В 1944 году большая часть «Тигров II», воевавших на Западном фронте, в целях защиты кормовой части при атаках авиации Союзников получила также броневую защиту жалюзи воздухозаборников силового отделения.
Вооружение
«Тигр II» является одним из немногих примеров в практике мирового танкостроения, когда не орудие проектировалось для танка, а танк — для орудия. Таковым являлась 88-мм нарезная танковая пушка 8,8 cm KwK 43 L/71, созданная на базе 88-мм зенитной пушки обр. 1941 года. Ряд экспертов с обеих противоборствующих сторон были склонны считать KwK 43 L/71 самой мощной пушкой своего класса за весь период Второй мировой войны. По дальности стрельбы и бронепробиваемости пушка превосходила практически все танковые орудия, имевшиеся в распоряжении антигитлеровской коалиции.
KwK 43 L/71 — самая длинноствольная танковая пушка из всех, когда-либо применявшихся войсками вермахта. Длина ствола составляла 71 калибр, то есть 6298 мм (с дульным тормозом — 6592 мм). Начальная скорость бронебойного калиберного снаряда составляла 1000 м/с. Бронепробиваемость орудия на дистанции 1500 м при угле встречи 60° составляла 148 мм. Даже на дистанции 4000 метров снаряд орудия всё ещё был способен пробить 80-мм вертикальную бронеплиту (то есть, теоретически, при условии удачного бортового попадания уничтожить, к примеру, танк «Шерман»). Однако за столь высокие показатели пришлось расплачиваться большими размерами и огромным весом (1605 кг, вся установка с маской — 2265 кг). По этим причинам пушка устанавливалась, помимо «Тигра II», только на истребители танков «Фердинанд»/«Элефант» и САУ «Насхорн» и «Ягдпантера», на которых в силу отсутствия вращающейся башни возможно было разместить столь тяжёлое орудие без существенного увеличения боевой рубки. Кроме того, проблемой для скорострельной пушки был высокий износ ствола. В связи с этим, пушки танков поздних выпусков имели ствол, состоящий из двух частей. Ещё одной проблемой была высокая масса снарядов орудия (16,4 кг). По этой причине боекомплект размещался максимально близко к орудию.
Орудие размещалось на цапфах в лобовой части башни при помощи специального уравновешивающего механизма, располагавшегося в башне справа от пушки. Горизонтальное наведение установки осуществлялось поворотом башни, вертикальное, в пределах от −8 до +15° — вручную, при помощи винтового механизма. Для наведения на цель спаренной установки на танках ранних выпусков использовался бинокулярный шарнирный телескопический прицел TZF 9d/1, в дальнейшем заменённый монокулярным TZF 9d. TZF 9d/1 имел переменное увеличение 3× при поле зрения 26°, либо 6× при поле зрения 13°. TZF 9d имел переменное увеличение 2,5× при поле зрения 25°, либо 5× при поле зрения 12,5°. Прицел был откалиброван на стрельбу бронебойными снарядами на дистанцию до 3000 м, осколочно-фугасными — до 5000 м и из спаренного пулемёта — до 1200 м. Великолепное качество оптики фирмы Carl Zeiss позволяло добиваться попаданий на дистанциях до 2500 м, а иногда и свыше.
Спусковой механизм пушки — электрического типа, с предохранителем.
Орудие оснащалось устройством продувки канала ствола сжатым воздухом. Продувка осуществлялась через две форсунки по обе стороны затворного кольца. Сжатый воздух поступал из компрессора, размещавшегося в боевом отделении под сиденьем наводчика. Позднее была введена бескомпрессорная продувка канала ствола сжатым воздухом, нагнетаемым энергией обратного хода ствола пушки. Продувка канала ствола позволяла эффективно удалять остаточные пороховые газы после выстрела, снижая тем самым загазованность боевого отделения танка.
Боекомплект орудия располагался в лотковых укладках, в надгусеничных нишах в отделении управления и боевом отделении, а также в кормовой нише башни. В нише башни типа Порше размещались 16 снарядов, тогда как в башне Хеншеля — 22. Данные об общей численности боекомплекта варьируются от 72 до 77 (для танков с башней Порше) и от 80 до 84 (для танков с башней Хеншеля). В боекомплект входили унитарные выстрелы с калиберными и подкалиберными бронебойными,осколочно-фугасными снарядами и кумулятивными (соотношение между бронебойными и осколочно-фугасными снарядами в боекомплекте танка составляло, как правило, 1 к 1).
Вспомогательное вооружение танка составляли два—три 7,92-мм пулемёта. Один, модели MG-34, размещался в спаренной установке с пушкой, другой, курсовой MG-34 — в лобовом листе корпуса справа, в шаровой установке Kugelblende 150, обеспечивавшей вертикальную наводку пулемёта в пределах −10…+15°, горизонтальную — в пределах ±5°. Для наведения курсового пулемёта использовался телескопический прицел KZF 2, имевший увеличение 1,8× при поле зрения в 18°. Третий пулемёт, модели MG-42, при помощи стандартной турели Fliegerbeschussgerat 42 съёмно устанавливался на командирской башенке большинства танков и предназначался для противовоздушной обороны. На части танков поздних выпусков в спарку с орудием вместо MG-34 также устанавливался MG-42. Общий боекомплект пулемётов составлял 5850 патронов в 39 лентах по 150 штук.
В качестве дополнительного вооружения, «Тигр II» оборудовался мортирой Nähkampfgerät («устройство ближнего боя») калибром 26 мм, с боекомплектом из дымовых, осколочных и осколочно-зажигательных снарядов. Мортира располагалась в крыше башни танка справа и предназначалась для защиты от вражеской пехоты на близких дистанциях.
Средства наблюдения и связи
В передней части крыши корпуса танка монтировались смотровые приборы механика-водителя и стрелка-радиста, защищённые П-образными скобами. В верхней части лобового листа слева был сделан вырез для обеспечения максимального обзора механику-водителю. На крыше башни устанавливалась стандартная для немецких танков позднего периода Второй мировой войны командирская башенка с семью смотровыми приборами. Из башенки командир танка имел весьма удовлетворительный обзор (хотя в походном положении предпочитал ехать, высунувшись из люка по плечи). Все смотровые щели были защищены бронестёклами.
На лобовом бронелисте, слева от курсового пулемёта монтировалась фара, оснащённая колпаком светомаскировки.
На танк устанавливалась штатная радиостанция FuG5 (Fu5). Мощность радиостанции составляла 10 Вт, частота работы передатчика — 27 200—33 000 КГц, частота работы приёмника — 27 200—33 000 КГц, дальность передачи — 4 км.
На командирские танки на базе «Тигра II» в дополнение к штатной радиостанции также устанавливались: На танки Sd.Kfz. 268, предназначенные для связи в звене «рота — батальон» — FuG7 (мощность — 20 Вт, частота работы передатчика — 42 100—47 800 КГц, частота работы приёмника — 42 100—47 800 КГц, дальность передачи — 30 км). На танки Sd.Kfz. 267, предназначенные для связи в звене «полк — дивизия» — FuG8 (мощность — 30 Вт, частота работы передатчика — 1130—3000 КГц, частота работы приёмника — 580—3000 КГц, дальность передачи — 10 км).
Для внутренней связи все танки оснащались стандартным переговорным устройством на 5 абонентов.
Двигатель и трансмиссия
«Тигр II» оснащался V-образным 12-цилиндровым четырёхтактным карбюраторным двигателем жидкостного охлаждения, производства фирмы «Майбах», модели HL 230 P30. Двигатель имел рабочий объём в 23 095 см³ и развивал номинальную максимальную мощность в 700 л. с. при 3000 об/мин, однако на практике обороты двигателя обычно не превышали 2500 в минуту, что вызывало снижение реально развиваемой мощности. Так, в руководстве по эксплуатации танка мощность HL 230 PL указывалась как 600 л. с. при 2600 об/мин. Двигатель располагался в моторном отделении вдоль продольной оси танка. Система питания двигателя включала в себя семь топливных баков общей ёмкостью 860 л, соединённых между собой, так что заправка производилась через единую горловину. Пять из баков находились в моторном отделении, тогда как остальные два, общей ёмкостью около 340 литров, размещались в боевом отделении под укладками боекомплекта. Четыре радиатора системы охлаждения, общей ёмкостью 114 л, соединялись по два последовательно и размещались по бокам двигателя.
Трансмиссия «Тигра II» включала в себя: карданный вал, соединявший моторное отделение с трансмиссионным; многодисковый главный фрикцион с трением рабочих поверхностей в масле, встроенный в коробку передач; механическую безвальную восьмиступенчатую (8+4) коробку передач с постоянным зацеплением шестерен, центральной синхронизацией и индивидуальными тормозами, модели Maybach OLVAR OG(B) 40 12 16B; стояночный тормоз, встроенный в коробку передач; фрикционно-шестерёнчатый планетарный механизм поворота по типу двойного дифференциала, модели Henschel L801; двухрядные комбинированные бортовые передачи с разгруженным ведомым валом; дисковые механические бортовые тормоза, модели Argus Motoren LB 900.4.
Сервопривод коробки передач обеспечивал переключение передач одним движением рычажка на панели механика-водителя, автоматически выключая главный фрикцион и прежнюю передачу, производя синхронизацию и включая новую передачу и главный фрикцион. В случае выхода сервопривода из строя, водитель имел возможность переключать передачи и вручную. Трансмиссия имела свою систему охлаждения смазочного масла, с размещением радиатора в боевом отделении. Циркуляция воды в радиаторе не производилась, вместо этого вода в нём заменялась вручную по мере необходимости.
Ходовая часть
Ходовая часть «Тигра II» с каждого борта состояла из 9 сдвоенных опорных катков с внутренней амортизацией, ленивца и ведущего колеса переднего расположения. Поддерживающих катков не имелось. Опорные катки — штампованные, диаметром 800 мм и шириной одиночного катка в 95 мм. Подвеска опорных катков — индивидуальная, торсионная, первый и последний катки были снабжены гидравлическими амортизаторами, расположенными внутри корпуса. Катки были расположены в шахматном порядке: 5 катков опирались на внешнюю часть гусеницы, а 4 — на внутреннюю.
Гусеницы танка — модели Kgs 73/800/152, стальные, мелкозвенчатые, цевочного зацепления, каждая из 92 траков шириной 818 мм и с шагом 152 мм. Каждая гусеница состояла из 46 двухгребневых траков и 46 гладких, чередующихся между собой. Помимо этого на танк могли ставиться транспортные гусеницы, уменьшавшие его ширину для перевозки по железной дороги. Транспортные гусеницы собирались из траков Kgs 73/660/152 шириной 658,5 мм, из которых собирались и боевые гусеницы танка «Пантера».
Надо сказать, что несмотря на общее увеличение веса машины и снижение удельной мощности двигателя (в сравнении с «Тигром I»), благодаря конструкции ходовой части проходимость «Королевского тигра» на пересечённой местности удалось удержать на вполне приемлемом уровне. В частности, благодаря применению широких гусениц удельное давление на грунт по сравнению с «Тигром I» даже снизилось с 1,09 до 1,06 кг/см². Танк мог преодолевать подъёмы крутизной до 35°, рвы шириной до 2,5 м и вертикальные стенки высотой до 0,85 м. Глубина брода, преодолеваемого без предварительной подготовки, составляла 1,6 м. Правда, оперативная подвижность танков оставалась невысокой. Немалую роль в этом играла необходимость менять гусеницы при переброске танков по железной дороге, а преодоление водных преград вплоть до конца войны оставалось трудноразрешимой задачей.
Аналоги
Прямых аналогов «Королевского тигра» не существовало. Танк имел очевидную направленность на истребление себе подобных, что не позволяет соотносить его с советским тяжёлым танком прорыва ИС-2, ориентированным в первую очередь на преодоление укреплённых позиций и поддержку пехоты. Танки западных союзников M26 «Першинг», «Черчилль» и M6 по своим характеристикам даже близко не подошли к «Тигр II» и так же, как и ИС-2, основной своей целью имели поддержку пехоты и прорыв линий обороны.
Уже первые бои польской кампании 1939 года, отличавшиеся исключительной ожесточенностью, выявили необходимость в создании подвижной самоходной артиллерии, которая могла бы эффективно решать задачу подавления укрепленных огневых точек противника. В спешном порядке на шасси двух легких танков PzKpfw I Ausf B было установлено тяжелое пехотное 150-мм орудие sIG 30 вместе с лафетом и колесами, что заставило проектировщиков «построить» вокруг него несуразное громадное сооружение из 10-мм бронелистов. И хотя на серийных самоходках более современная гаубица sIG 33 устанавливалась на специальных подпорках без колес, рубка для защиты крупногабаритного орудия и его расчета все равно имела устрашающий вид.
Высота машины выросла до 3 м, а масса – до 8.5 т. Давление на грунт, по сравнению с базовым PzKpfw I Ausf B, сильно возросло, а удельная мощность доставшегося от базовой машины двигателя резко упала и составляла всего лишь 11 лошадиных сил на 1 тонну (у базового танка – 17 лошадиных сил на 1 тонну). Учитывая, что танк PzKpfw I изначально не блистал проходимостью, отличался весьма небольшим моторесурсом и при каждом удобном случае перевозился к месту сражения на грузовиках, нетрудно понять, что при эксплуатации самоходок, склонных к тому же к частым опрокидываниям на косогорах, в войсках столкнулись с очень большими проблемами.
Из-за высокой рубки и узкого корпуса САУ sIG 33 оказалась склонной к опрокидыванию. Самоходная гаубица sIG 33 подготовлена для транспортирования. Корпус машины накрывался специальным брезентом, а дуло гаубицы закрывалось специальным колпаком. Экипаж самоходной гаубицы, получившей официальное обозначение 15 cm sIG 33 auf PzKpfw I Ausf B, но более известной просто как sIG 33 (также встречается название Sturmpanzer I), состоял из четырех человек. В боекомплект орудия входили осколочные и осколочно-фугасные снаряды, обладавшие достаточно большой разрушительной силой, а дальность стрельбы достигала 4.5 км. Тонкая броня рубки sIG 33 не обеспечивала экипажу достаточный уровень защиты. Огонь по бронированным целям из sIG 33 из-за низкой начальной скорости снаряда был неэффективным. Установка тяжелого орудия на шасси лекого танка привела к резкому увеличению значения удельного давления на грунт, что существенно снизило проходимость sIG 33.
Построенные в конце 1939 – начале 1940 годов 38 первых САУ sIG 33 летом 1940 года приняли активное участие в сражениях французской кампании, а весной 1941 года – в боевых действиях на Балканах, где использовались в основном по своему прямому назначению и проявили себя весьма неплохо. Иначе обстояло дело на фронтах Великой Отечественной войны. В ходе боевых действий против Советского Союза немцы применяли эту самоходку не столько против укрепленных огневых точек, сколько против танков. Однако поскольку до конца 1941 года гаубица sIG 33 еще не имела для этого штатных бронебойных снарядов (имевшиеся осколочные, осколочно-фугасные и кумулятивные снаряды из-за малой начальной скорости (всего 280 м/с) были эффективны лишь на очень небольших дистанциях), в таком качестве лавры снискать она, конечно же, не могла и быстро уничтожалась. После зимы 1941-1942 годов эта гаубичная самоходка с Восточного фронта практически исчезла.
Технические характеристики: Экипаж, чел. - 4 Боевая масса, т — 8,5 Длина, м - 4,67 Ширина, м - 2,06 Высота, м — 2,8 Двигатель - «Майбах» NL38TR Скорость, км/ч - 40 Запас хода, км - 140 Вооружение: 1-150-мм пехотное орудие 15cm slG33 L/11. УГН, град. - 12,5 вл, 12,5 впр УВН, град. - минус 4 - + 75 Прицел - Rblf36.
Молодец опять работаешь)))
